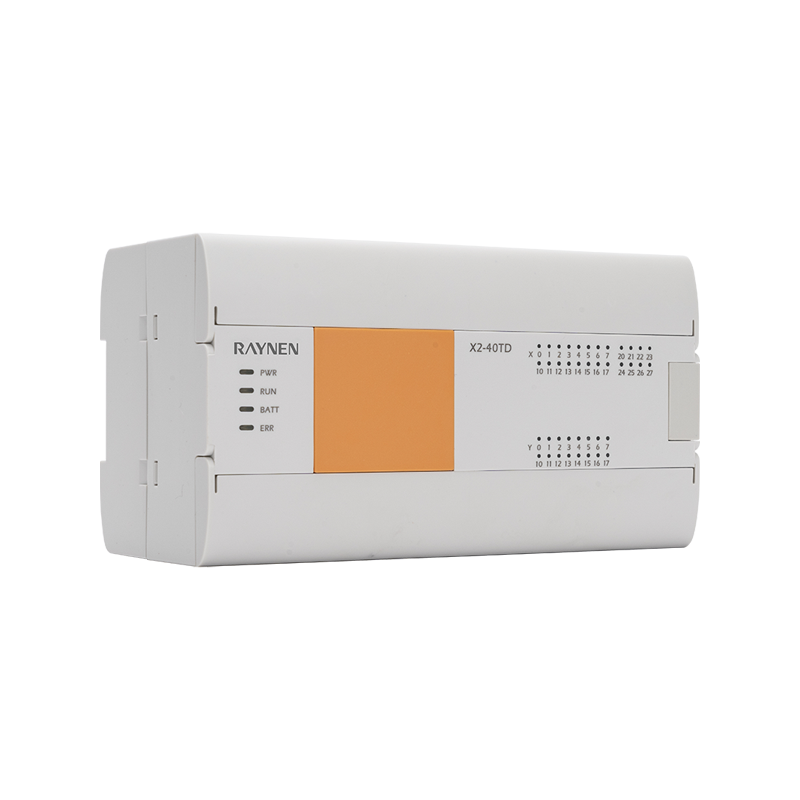

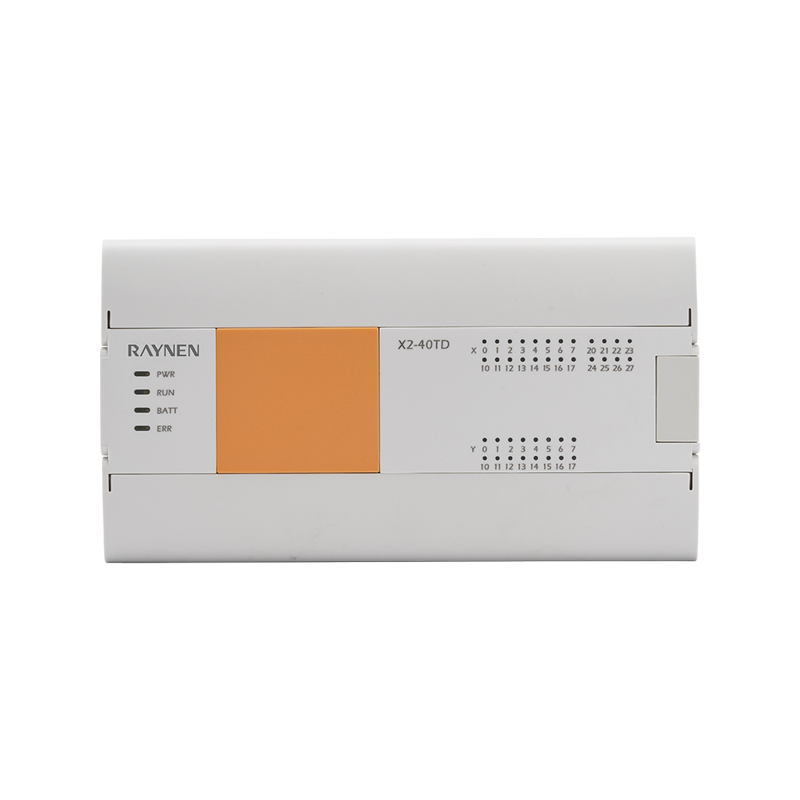

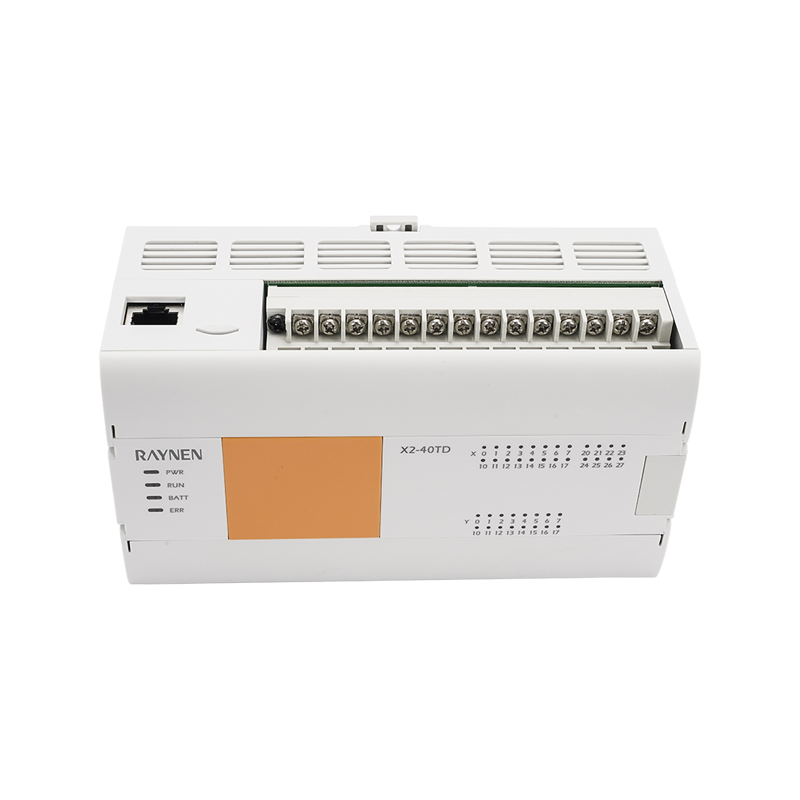

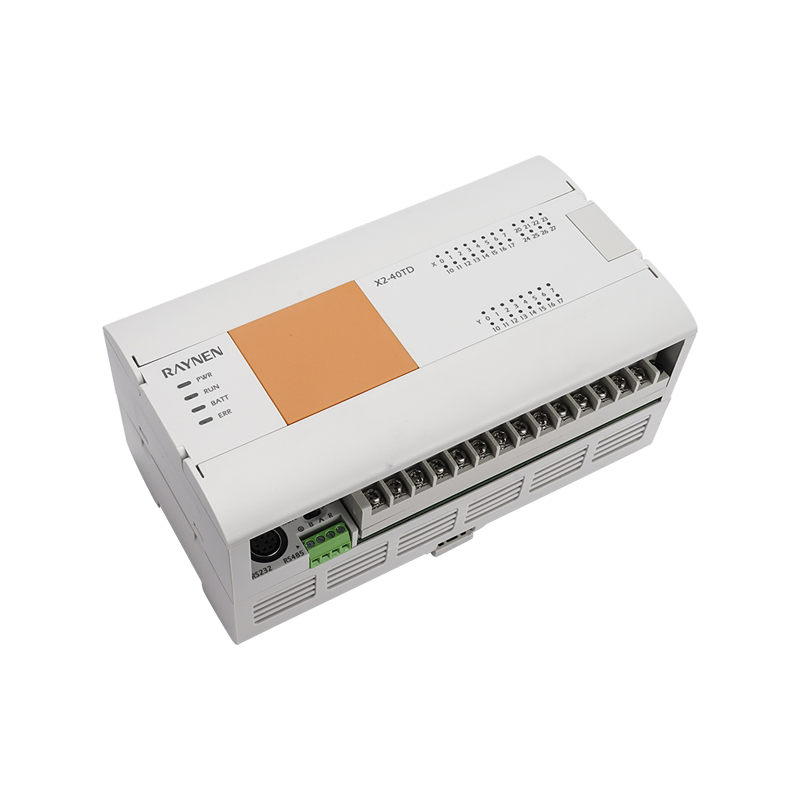

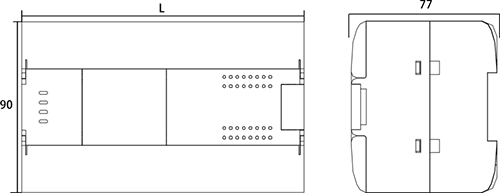

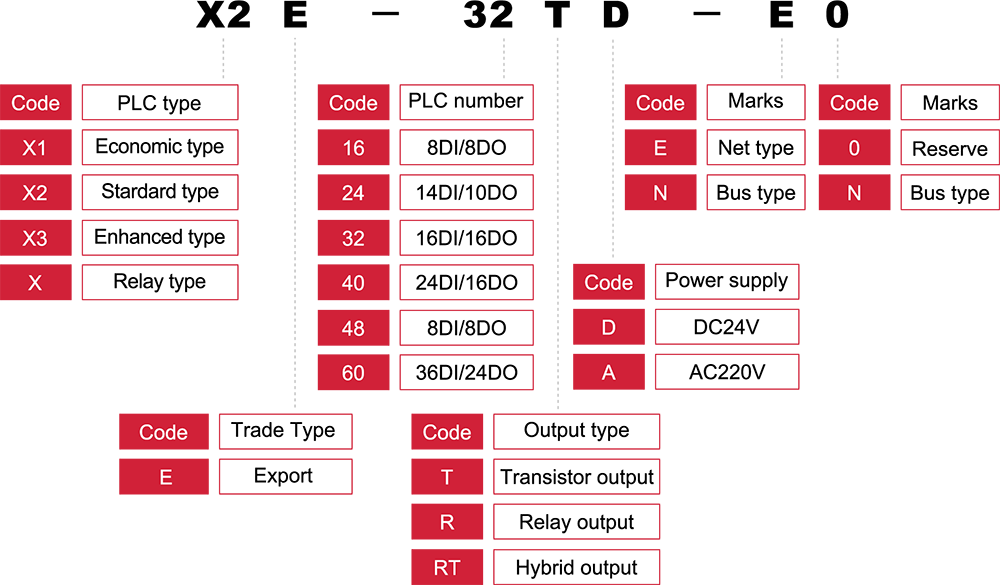

X2 Standard programmerbar logisk controller

• Med lineær interpolation, to-akset højhastighedsimpulsudgang højhastighedsoptælling og anden bevægelseskontrolfunktion

• Realtidsur, data om strømafbrydelser gemmes permanent

• Det understøtter et BD-udvidelseskort og kan udvides op til 7 moduler

Interface

Input/output

Udvidelseskort

BD tavle

Integreret netværksport RS232/485

2-kanals højhastighedstæller

2-akset 60K højhastighedsimpuls

Udvidet Max 7 moduler

Understøtter 1 BD-plade

Vare

Strømspecifikationer

X2E-24TD

X2E-32TD

X2E-40TD

X2E-60TD

Strømspænding

10W

12W

12W

14W

Spændingsområde

DC24V

Tillad øjeblikkelig strømafbrydelsestid

DC 20,4~28,8V

Strømsikring

For forbigående strømafbrydelser under 5 ms, fortsætter driften

Impulsstrøm

60V 2A

DC24V givet strøm

12A, 0,5ms under/28,8V DC

DC5V indbygget strøm

300mA under

Vare

Strømspecifikationer

X2E-24TD

X2E-32TD

X2E-40TD

X2E-60TD

Indtast nummer

14

16

24

36

Højhastighedstæller

Enkeltfaset 200KHz[3 stk], AB fase 100KHz[3 stk.]

Input type

Vasktype/kildetype

Indgangssignalspænding

DC-kildetype: DC20,4V~28,8V

Indgangsimpedans

X0-X5

3,3K

X6-X7

5,6K

3,3K

X10 ovenfor

-

5,6K

På indgangsinduktansstrøm

X0-X5

5mA over

X6-X7

4mA

5mA over

X10 ovenfor

-

4mA ovenfor

FRA Indgangsinduktansstrøm

1mA under

Input responstid

＜4,5 ms

Indgangssignal form

Ingen spændingskontaktindgang

Synkeindgang: NPN åben-kollektor transistor

Kilde input: PNP open-collector transistor

Isolering af inputsløjfe

Optokobler isolation

Visning af inputhandlinger

LED'en på panelet lyser, når optokobleren er drevet

Vare

Strømspecifikationer

X2E-24TD

X2E-32TD

X2E-40TD

X2E-60TD

Udgangsnummer

10

16

16

24

Pulsfrekvens (maks.)

Enkeltende 2-akset 200K

Output type

Transistor/utæt udgang

Ekstern strømforsyning

DC5~30V

Max belastning

Resistiv belastning

0,5A/vej

Induktiv belastning

12W/DC24V

Lampebelastning

5W/DC24V

Midtbelastning

5mA (DC5~24V)

Responstid

FRA→TIL

Høj hastighed: 5μs under/10mA over (DC5 ~24V)

Almindelig: 0,2ms under/200mAabove (DC24V)

TIL → FRA

Høj hastighed: 5μs under/10mA over (DC5 ~24V)

Almindelig: 0,2ms under/200mAabove (DC24V)

Sløjfe isolering

Optokobler isolation

Visning af outputhandlinger

LED'en på panelet lyser, når optokobleren er drevet

Vare

Ydeevne

Indgangsrelæ X

256 point

X0~X377

Udgangsrelæ Y

256 point

Y0~Y377

Hjælperelæ M

7680 point

M0~Lastch start (Indstil strømmen fra ikke-holde-området)

Låsestart~låsende ende (Indstil strømholdeområde, Max M1023)

Låseende ~M7679 (fast strømholdeområde)

Særligt hjælperelæ SM

512 point

SM8000~SM8511

Statusrelæ S

4096 point

S0~S4095

timer T

200 point

T0~T199 (100 ms tidsbase)

T192~T199 (Subrutinespecialisering)

46 point

T200~T245 (10ms tidsbase)

4 point

T246~T249(1ms kumulativ type)

6 point

T250~T255(100ms kumulativ type)

256 point

T256~T511 (1ms tidsbase)

Tæller 16 bit

200 point

C0~C199

Tæller 32 bit

56 point

C200~C234

Højhastighedstæller

-

C235~C255

Dataregister D

8000 point

D0~D7999

Særligt dataregister SD

512 point

SD8000~SD8511

Indeksregister

16 point

V0~V7, Z0~Z7

Udvidelsesregister

32768 point

R0~R32767

Pointer

4096 point

P0~P4095

Afbrudt

6 point

I00*~I50* Indgangsafbrydelse

3 point

I6**~I8** Timing afbrydelse

6 point

I010~I060 Højhastighedstællerafbrydelse

Master kontrol med rede

8 point

N0~N7

konstant K

-

16 bit område: -32768~ 32767, 32 bit område: -2147483648~ 2147483647

konstant H

-

16 bit område: 0~FFFF, 32 bit område: 0~FFFFFFFF

Reelt tal (E)

-

-3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038

Tegnstreng

-

Den maksimale længde af et halvhjørnetegn indrammet af " " er 32 tegn

Input

Distribution

Enkeltfaset enkelttæller

AB fasetæller

AB fasetæller

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X5

U/D

S

U

A

X6

U/D

D

B
