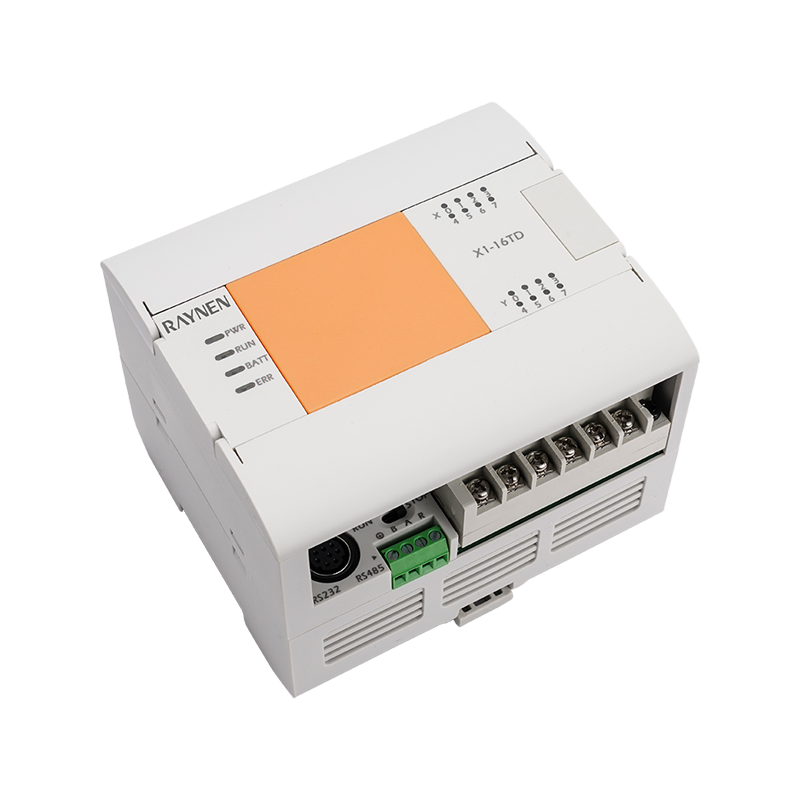

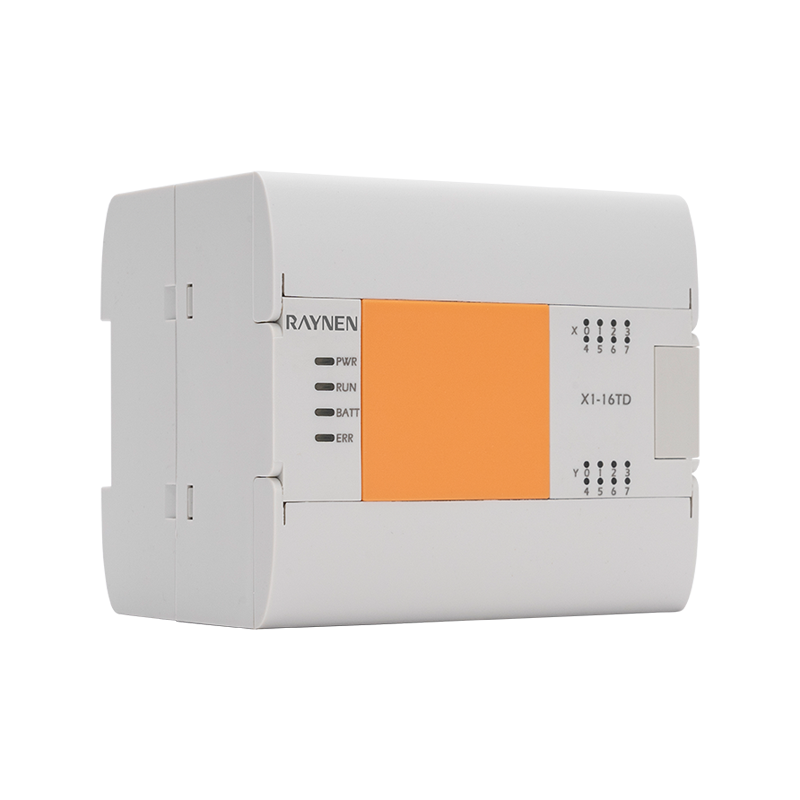

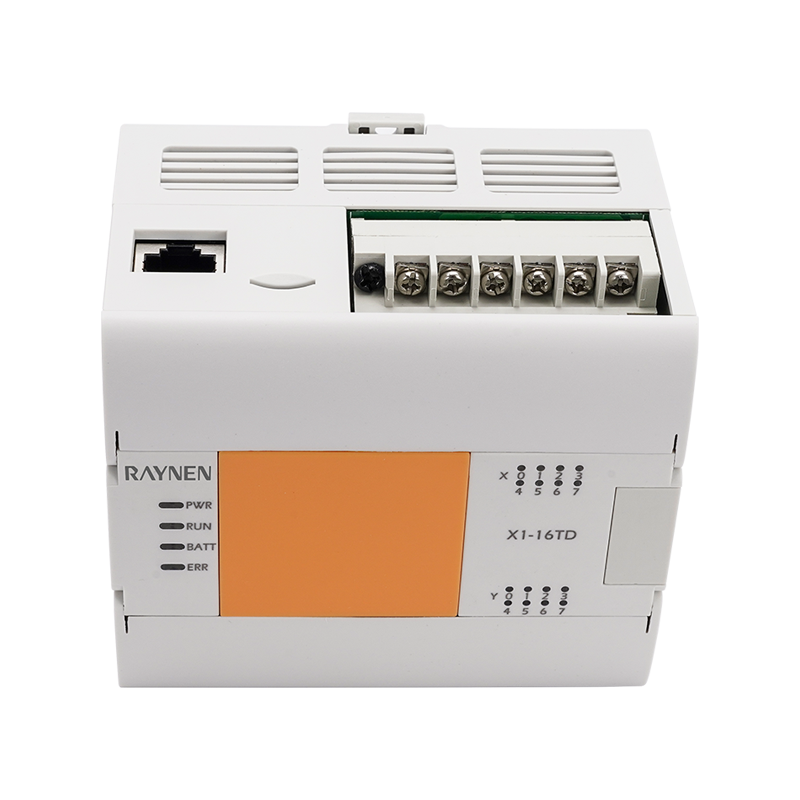

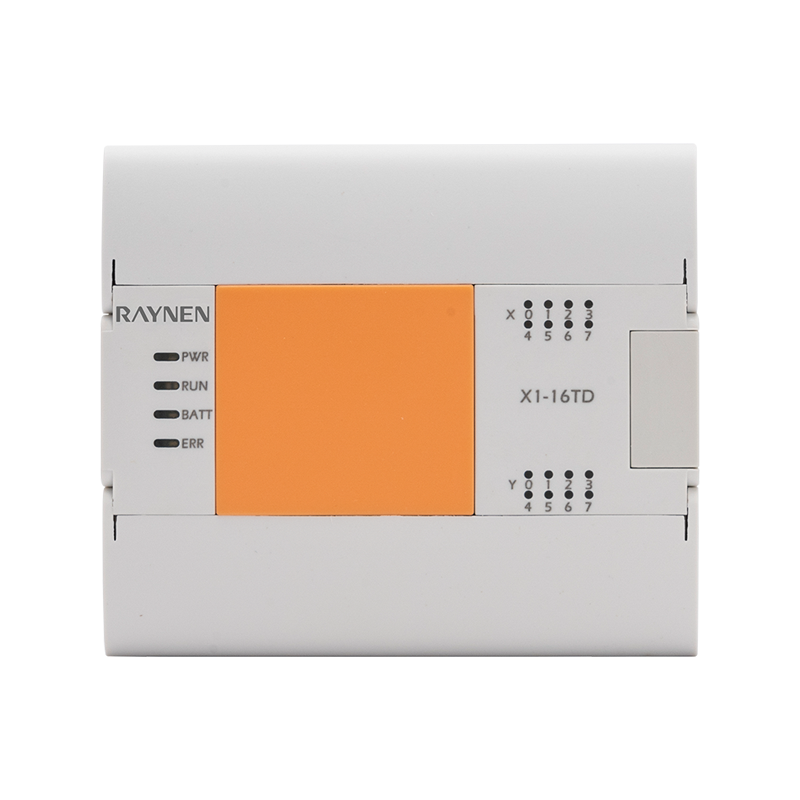

Produktoversigt
|
| • Med enkle bevægelseskontrolfunktioner såsom pulsudgang og højhastighedsoptælling • Med højhastighedsoptælling, 3-akset 100 kHz højhastighedspulsudgang og andre bevægelseskontrolfunktioner (valgfrit) • Realtidsur, sluk for data permanent lagring • Understøtter ét BD-kort |
Fordel
| | | |
| Interface | Input/output | BD tavle |
| Integreret netværksport RS232/485 | 2-kanals højhastighedstæller 2-akset 60K højhastighedsimpuls 3-akset 100kHz højhastighedsimpuls (valgfrit) | Understøtter 1 BD-plade |

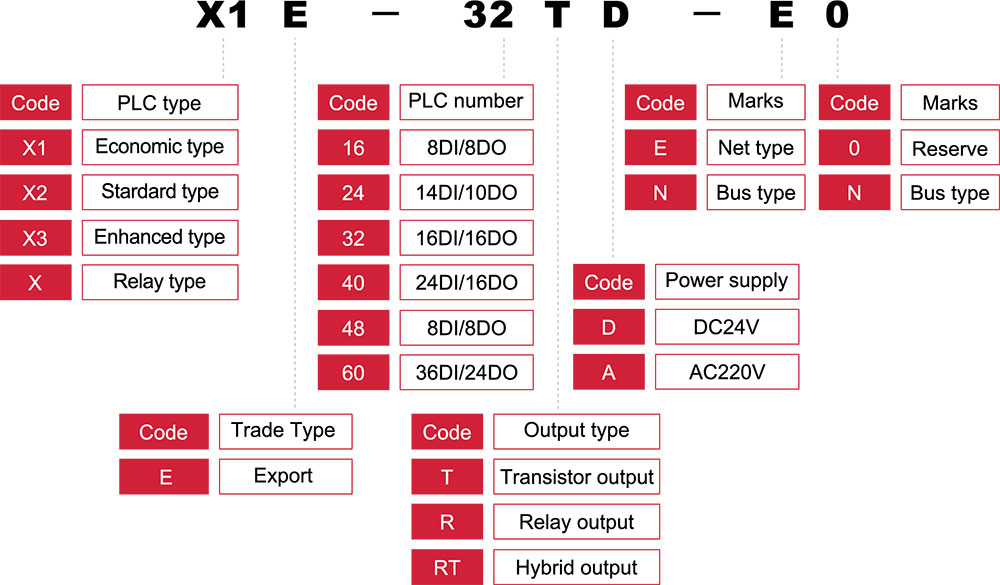

Modelnomenklatur

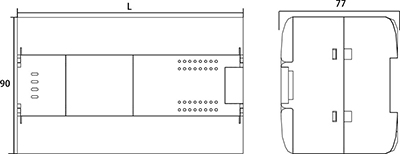

Produktstørrelse (enhed: mm)
 |
|
Parameter
| Vare | Strømspecifikationer | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| Strømforbrug | 6W | 7W | 8W | 9W | 11W |
| Strømforsyningsspænding | DC24V | ||||
| Strømforsyningsspænding range | DC20,4~28,8V | ||||
| Tilladt øjeblikkeligt strømafbrydelsestid | For forbigående strømafbrydelser under 5 ms, fortsætter driften | ||||
| Strømforsyning sikring | 60V 2A | ||||
| Overspændingsstrøm | 12A, 0,5ms under/28,8V DC | ||||
| DC24V strømforsyning | Under 300mA | ||||
| Arbejdsmiljøtemperatur | -10 ℃ ~ 60 ℃ (vandret installation), -10 ℃ ~ 50 ° ℃ (lodret installation) | ||||
| Transportmiljøets temperatur | -20℃~80°C | ||||
| Den omgivende relative luftfugtighed | 5~95%, ikke-kondenserende (RH niveau 2, i overensstemmelse med lEC61131-2) | ||||
| Beskyttelsesniveau | IP20 | ||||
| Elektromagnetisk kompatibilitet | Støjdæmpning, i overensstemmelse med EC61000-6-2 | ||||
| Mekanisk niveau (vibration) | IEC60068, del 2-6/10up58Hz | ||||
| Tåler spænding | AC1,5kV 1 min, mellem hver terminal og jordterminalen | ||||
| AC500V 1 min, mellem hver terminal og jordterminalen | |||||
| Isolationsmodstand | Efter måling med en DC500V isolationsmodstandsmåler er der mere end 5MΩ mellem hver terminal og jordterminalen | ||||
| Jordforbindelse | Type D jording (jordingsmodstand: mindre end 100Ω), tillad ikke fælles jording med det stærke strømsystem | ||||
| Brugsmiljø | Ingen ætsende, brændbar gas, ledende støv (støv) er ikke alvorligt | ||||
| Brugshøjde | 2000M under (Kan ikke bruges i omgivelser med tryk til over atmosfæretryk, ellers kan det forekomme) | ||||
| Vare | Strømspecifikationer | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Indtast nummer | 8 | 14 | 16 | 24 | 36 | |
| Højhastighedsnummer | signalfase 60KHz (2-vejs) AB-fase 30KHz (1-vejs) | |||||
| Indgangsforbindelsestype | Aftagelig klemrække (M3 skrue) | |||||
| Input type | Vask type/kilde Type | |||||
| Indgangssignalspænding | DC strøm: DC20,4V~28,8V | |||||
| Indgangsimpedans | X0-X2 | 2,4K | ||||
| X3 ovenfor | 5,6K | |||||
| På indgangsinduktansstrøm | X0-X2 | 5mA over | ||||
| X3 ovenfor | 2,4mA ovenfor | |||||
| FRA Indgangsinduktansstrøm | 1mA under | |||||
| Input responstid | Ikke mere end 4,5 ms | |||||
| Indgangssignal form | Ingen spændingskontaktindgang | |||||
| Synkeindgang: NPN åben-kollektor transistor | ||||||
| Isolering af inputsløjfe | Kilde input: PNP open-collector transistor | |||||
| Optokobler isolation | ||||||
| Visning af inputhandlinger | LED'en på panelet lyser, når optokobleren er drevet | |||||
| Vare | Strømspecifikationer | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Udgangsnummer | 8 | 10 | 16 | 20 | 24 | |
| Pulsfrekvens (maks.) | Enkelt terminal 2 aksel 60KHz | |||||
| Udgangsforbindelsestype | Aftagelig klemrække (M3 skrue) | |||||
| Output type | Transistor/drænudgang | |||||
| Ekstern strømforsyning | DC5~30V | |||||
| Max belastning | Resistiv belastning | 0,5A/enkeltpunkt; 0,8A/4 punkt | ||||
| Induktiv belastning | 12W/DC24V | |||||
| Lampebelastning | Høj hastighed: 2W/DC24V, almindelig: 5W/DC24V | |||||
| Midtbelastning | 5mA (DC5 ~24V) | |||||
| Åben lækstrøm | 0,1mA under/DC30V | |||||
| på-modstand | Højhastighedspunkt 0,3Ω typisk værdi (maks. 0,6Ω) | |||||
| Responstid | FRA→TIL | Høj hastighed: 10us under/10mA over (DC5 ~24V) | ||||
| Almindelig: 0,2ms under/200mAabove (DC24V) | ||||||
| TIL → FRA | Høj hastighed: 10us under/10mA over (Dc5 ~24V) | |||||
| Almindelig: 0,2 m under/200 mAabove (DC24V) | ||||||
| Sløjfe isolering | Optokobler isolation | |||||
| Visning af outputhandlinger | LED'en på panelet lyser, når optokobleren er drevet | |||||
| Masketransmissionsafstand | 500M (fælles output) | |||||
| umaskeret transmissionsafstand | 150M (fælles output) | |||||
Softwarekomponentressourcer
| Vare | Ydeevne | |||
| Driftskontroltilstand | Metode til gentagne gange at udføre gemte programmer (dedikeret LSl) med afbrydelsesfunktion | |||
| Input/output kontroltilstand | Batchbehandlingstilstand (når der udføres END-instruktion), input- og output-opdateringsinstruktion, pulsoptagelsesfunktion | |||
| Programmeringssprog | Relæsymboltilstand trinstigetilstand (kan repræsenteres af SFC) | |||
| Realtidsur | Ur funktion | Indbygget 2000-2099, den årlige fejl er ikke mere end 5 minutter/25°C | ||
| Program hukommelse | Max hukommelseskapacitet | 32000 trin kan indstilles af parametre, skrive kommentarer og filregistre i programhukommelsen | ||
| Indbygget hukommelseskapacitet/model | 32000 trin/RAM hukommelse, adgangskodebeskyttet | |||
| Skrivefunktion I RUN | Nej | |||
| Instruktionstype | Grundlæggende instruktion | 27 type sekventiel kontrolinstruktioner, 2 type trinstige diagraminstruktioner | ||
| Anvendelsesvejledning | 218 slags 497 type | |||
| Aritmetik behandlingshastighed | Grundlæggende kommando | 0,065μs/instruktion | ||
| Input/output nummer | Antal inputpunkter for udvidet brug | 256 point | Samlet input og output point overstiger ikke 256 point | |
| Antal udgangspunkter for udvidet brug | 256 point | |||
| Input-output relæ | Indgangsrelæ | 256 point | Input og output i alt 256 point | |
| Udgangsrelæ | 256 point | |||
| Hjælperelæ | Fælles | M0~M7679 | 7680 point | Fælles/retention Settings can be changed through parameters |
| Fastholdelse | M500~M1023 | 524 point | ||
| stat | Fælles | S0~S4095 | 4096 point | Fælles/retention Settings can be changed through parameters |
| Fastholdelse | S500~S999 | 500 point | Fælles/retention Settings can be changed through parameters | |
| Timer | 100ms type | T0~T199 | 200 point | 0,1~3276,7s |
| 10ms type | T200~T245 | 46 point | 0,01~327,67s | |
| 1ms kumulativ type | T246~T249 | 4 point | 0,001~32,767S | |
| 100ms kumulativ type | T250~T255 | 6 point | 0,1~3276,7s | |
| 1ms type | T256~T511 | 256 point | ||
| Tæller | Generelt stigende | C0~C99 | 100 point | 0,001~32,767s |
| (16-bit) [Udskiftelig] | Fælles/retention Settings can be changed through parameters | |||
| Fastholdelse increasing (16-bit) [foranderlig] | C100~C199 | 100 point | ||
| Fælles duplexing | C200~C219 | 20 point | Fælles/retention Settings can be changed through parameters | |
| (32 bit) [Udskiftelig] | ||||
| Fastholdelse duplexing (32 bit) [foranderlig] | C220~C255 | 36 point | ||
| Dataregister | Fælles | D0~D7999 | 8000 point | Fælles/retention Settings can be changed through parameters |
| Fastholdelse | D200~511 | 312 point | ||
| Udvidelsesregister | Hovedstyring | P0~P1023 | 1024 point | CJ kommando、CALL kommando brugt |
| Ponter | Hovedstyring | NEJ~N7 | 8 point | MC-kommando brugt |
| Rede | Hovedstyring | 16 bit | -32.768~ 32.767 | |
| stat | 10 decimaltal (K) | 32 bit | -2.147.483.648~ 2.147.483.647 | |
| 16 hexadecimalt tal (H) | 16 bit | 0~FFFF | ||
| 32 bit | 0~FFFFFFFF | |||
| Reelt tal (E) | 32 bit | -3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40x1038 | ||
| Tegnstreng ("") | Tegnstreng | Angiv med tegn i """". maksimalt 32 halvhjørnetegn kan bruges i en konstant i en instruktion | ||
Højhastighedstæller
| Input Distribution | Enkeltfaset enkelttæller | AB fasetæller | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
