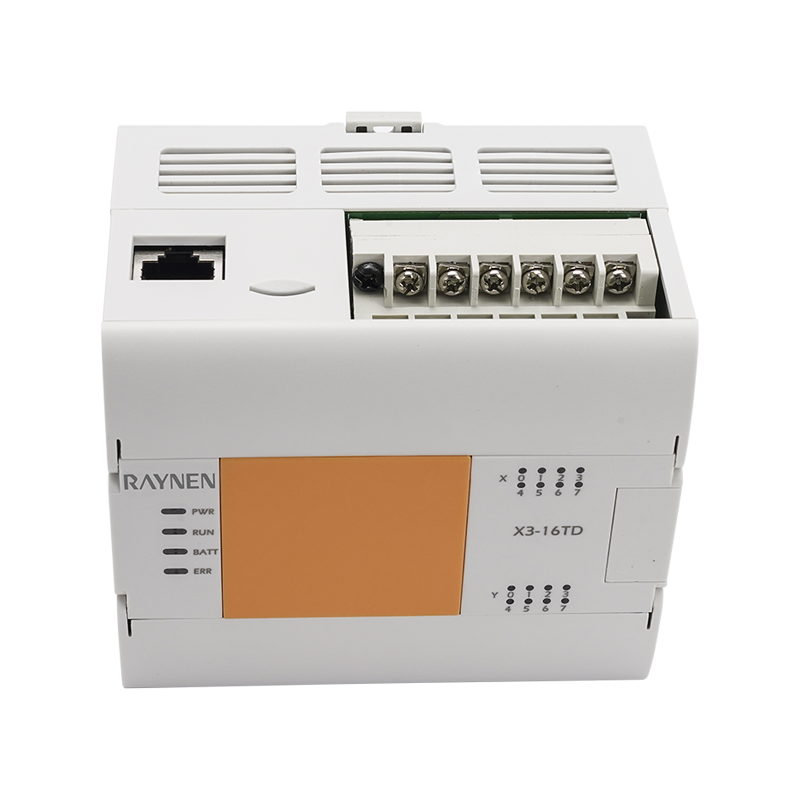

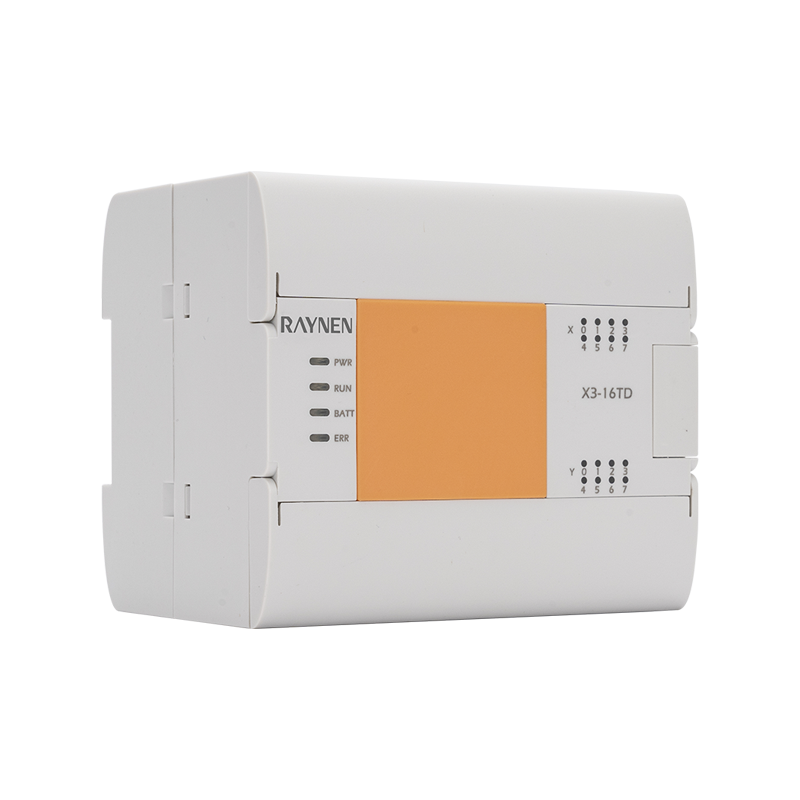

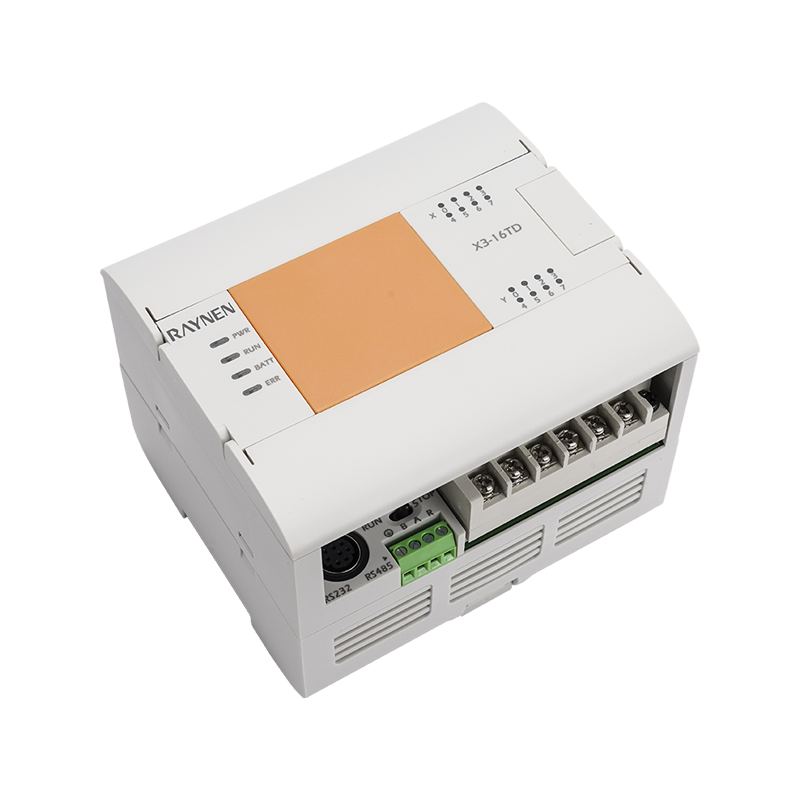

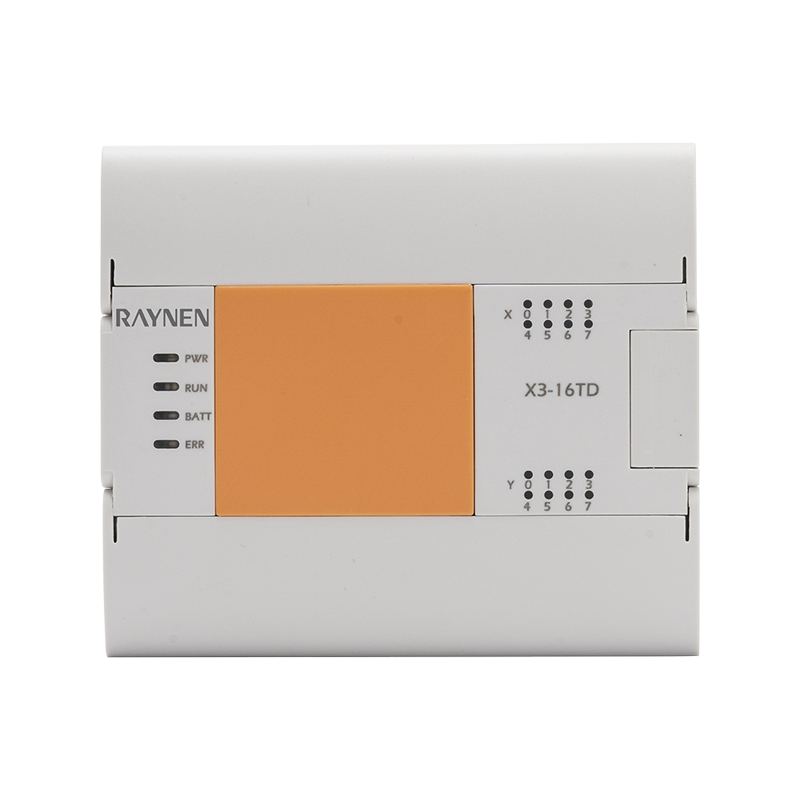

Produktoversigt
| | • Med 2-6-akset højhastighedsimpulsudgang, højhastighedstælling, lineær interpolation og bueinterpolation og andre bevægelseskontrolfunktioner; • Realtidsur, strømdata gemt permanent; • Maks. 7 moduler kan udvides. |
Fordel
| | | | |
| Interface | Input/output | Udvidelseskort | BD tavle |
| Integreret netværksport RS232/485 | 3-8 kanals højhastighedstæller 2-6 akset 200K højhastighedsimpuls | Udvidet Max 7 moduler | Understøtter 1 BD-plade |
Modelnomenklatur
Produktstørrelse (enhed: mm)
| |
|
Parameter
| Vare | Strømspecifikationer | ||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | |
| Strømforbrug | 10W | 12W | 12W | 13W | 14W |
| Strømspænding | DC24V | ||||
| Spændingsområde | DC 20,4~28,8V | ||||
| Tillad øjeblikkelig strømafbrydelsestid | For forbigående strømafbrydelser under 5 ms, fortsætter driften | ||||
| Strømsikring | 60V 2A | ||||
| Impulsstrøm | 12A, 0,5ms under/28,8V DC | ||||
| DC24V givet strøm | 300mA under | ||||
| DC5V indbygget strøm | 800mA under | ||||
| Vare | Strømspecifikationer | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Indtast nummer | 8 | 14 | 16 | 24 | 36 | |
| Højhastighedsnummer | Enkeltfase 200KHz [3 stk] AB fase 100KHz[3 stk] | Enkeltfaset 200KHz[4 stk.], AB fase 100KHz[4 stk] | Enkeltfaset 200KHz [8 stk] AB fase 100KHz[4 stk] | |||
| Input type | Vasktype/kildetype | |||||
| Indgangssignalspænding | DC-kildetype: DC20,4V~28,8V | |||||
| Indgangsimpedans | X0-X5 | 3,3K | ||||
| X6-X7 | 5,6K | 3,3K | ||||
| X10 ovenfor | - | 5,6K | ||||
| På indgangsinduktansstrøm | X0-X5 | 5mA over | ||||
| X6-X7 | 4mA | 5mA over | ||||
| X10 ovenfor | - | 4mA ovenfor | ||||
| FRA Indgangsinduktansstrøm | 1mA ovenfor | |||||
| Input responstid | ＜4,5 ms | |||||
| Indgangssignal form | Ingen spændingskontaktindgang | |||||
| Synkeindgang: NPN åben-kollektor transistor | ||||||
| Kilde input: PNP open-collector transistor | ||||||
| Isolering af inputsløjfe | Optokobler isolation | |||||
| Visning af inputhandlinger | LED'en på panelet lyser, når optokobleren er drevet | |||||
| Vare | Strømspecifikationer | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Udgangsnummer | 8 | 10 | 16 | 16 | 24 | |
| Pulsfrekvens (maks.) | Enkeltstående 2 akse 200K | Single-ended 4 akset 200K | Enkeltstående 6 akse 200K | |||
| Output type | Transistor/drænudgang | |||||
| Ekstern strømforsyning | DC5~30V | |||||
| Max belastning | Resistiv belastning | 0,5A/vej | ||||
| Induktiv belastning | 12W/DC24V | |||||
| Lampebelastning | 5W/DC24V | |||||
| Midtbelastning | 5mA (DC5~24V) | |||||
| Responstid | FRA→TIL | Høj hastighed: 5μs under/10mA over (DC5 ~24V) | ||||
| Almindelig: 0,2ms under/200mAabove (DC24V) | ||||||
| TIL → FRA | Høj hastighed: 5μs under/10mA over (DC5 ~24V) | |||||
| Almindelig: 0,2ms under/200mAabove (DC24V) | ||||||
| Sløjfe isolering | Optokobler isolation | |||||
| Visning af outputhandlinger | LED'en på panelet lyser, når optokobleren er drevet | |||||
Softwarekomponentressourcer
| Vare | Ydeevne | |
| Indgangsrelæ X | 256 point | X0~X377 |
| Udgangsrelæ Y | 256 point | Y0~Y377 |
| Hjælperelæ M | 7680 point | M0~Lastch start (Indstil strømmen fra ikke-holde-området) |
| Låsestart~låsende ende (Indstil strømholdeområde, Max M1023) | ||
| Låseende ~M7679 (fast strømholdeområde) | ||
| Særligt hjælperelæ SM | 512 point | SM8000~SM8511 |
| Statusrelæ S | 4096 point | S0~S4095 |
| timer T | 200 point | T0~T199 (100 ms tidsbase) |
| T192~T199 (Subrutinespecialisering) | ||
| 46 point | T200~T245 (10ms tidsbase) | |
| 4 point | T246~T249(1ms kumulativ type) | |
| 6 point | T250~T255(100ms kumulativ type) | |
| 256 point | T256~T511 (1ms tidsbase) | |
| Tæller 16 bit | 200 point | C0~C199 |
| Tæller 32 bit | 56 point | C200~C234 |
| Højhastighedstæller | - | C235~C255 |
| Dataregister D | 8000 point | D0~D7999 |
| Særligt dataregister SD | 512 point | SD8000~SD8511 |
| Indeksregister | 16 point | V0~V7, Z0~Z7 |
| Udvidelsesregister | 32768 point | R0~R32767 |
| Pointer | 4096 point | P0~P4095 |
| Afbrudt | 6 point | I00*~I50* Indgangsafbrydelse |
| 3 point | I6**~I8** Timing afbrydelse | |
| 6 point | I010~I060 Højhastighedstællerafbrydelse | |
| Master kontrol med rede | 8 point | N0~N7 |
| konstant K | - | 16 bit område: -32768~ 32767, 32 bit område: -2147483648~ 2147483647 |
| konstant H | - | 16 bit område: 0~FFFF, 32 bit område: 0~FFFFFFFF |
| Reelt tal (E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Tegnstreng | - | Den maksimale længde af et halvhjørnetegn indrammet af " " er 32 tegn |
Højhastighedstæller
| Input Distribution | Enkeltfaset enkelttæller | AB fasetæller | AB fasetæller | ||||||||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C245 | C246 | C247 | C248 | C249 | C250 | C251 | C252 | C253 | C254 | C255 | |
| X0 | U/D | | | | | | | | U/D | | | U | | | U | | A | A | | | |
| X1 | | U/D | | | | | | | R | | | D | | | D | | B | B | | | |
| X2 | | | U/D | | | | | | | U/D | | | U | | R | | R | | A | | |
| X3 | | | | U/D | | | | | | R | | | D | | S | | | | B | | |
| X4 | | | | | U/D | | | | | S | | | | U | | U | | | | A | |
| X5 | | | | | | U/D | | | | | U/D | | | D | | D | | | | B | |
| X6 | | | | | | | U/D | | | | R | | | | | R | | | | | A |
| X7 | | | | | | | | U/D | | | S | | | | | S | | | | | B |
