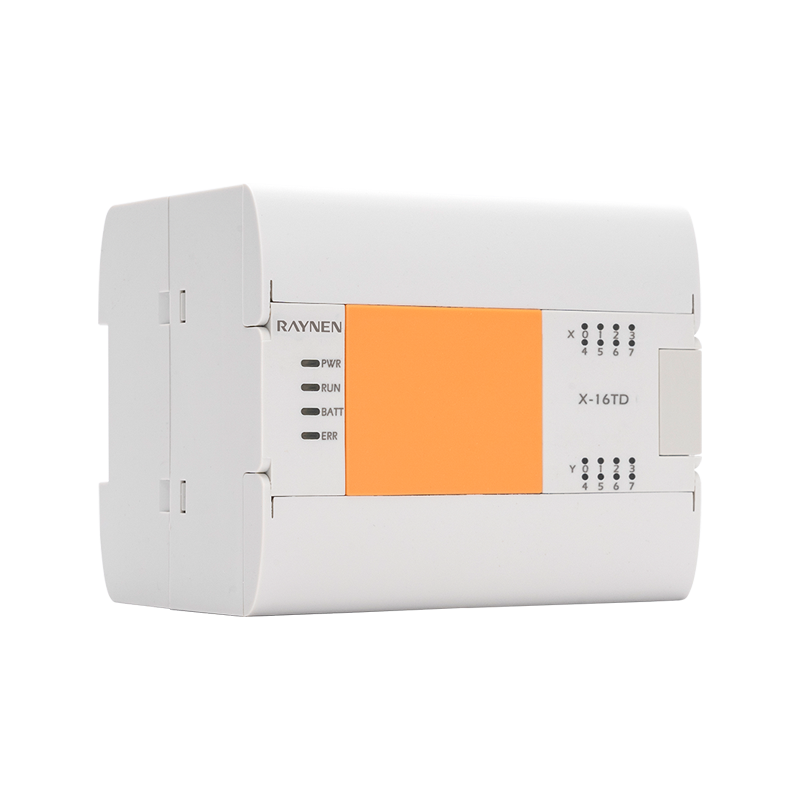

X Relæ programmerbar logisk controller

• Med effektiv databehandling, tre højhastighedsoptælling og andre funktioner

• Realtidsur, strømdata gemmes permanent

• Understøtter ét BD-kort, og udvid maksimalt op til 7 moduler

Interface

Input/output

Udvidelseskort

BD tavle

Integreret netværksport RS232/485

3-vejs højhastighedstæller

Udvidet Max 7 moduler

Understøtter 1 BD-plade

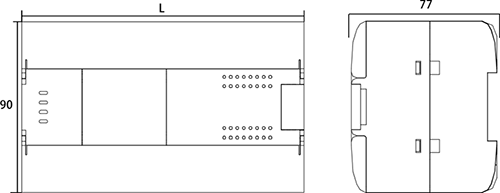

Vare

Strømspecifikationer

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Strømforbrug

10W

12W

12W

113W

14W

Arbejdsspænding

Minimumsværdi

100VAC

Mellemværdi

220VAC

Maksimal værdi

240VAC

Begræns indgangsspænding

AC 85V~AC100V, AC 240V~AC264V

Tillad øjeblikkelig strømafbrydelsestid

For forbigående strømafbrydelser under 5 ms, fortsætter driften

Strømsikring

60V 2A

Impulsstrøm

12A, 0,5ms under/28,8V DC

DC24V givet strøm

300mA under

DC5V indbygget strøm

800mA under

Vare

Strømspecifikationer

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Indtast nummer

8

14

16

24

36

Højhastighedstæller

enkeltfaset 200KHz [3 stk.]; AB fase 100KHz [3 stk]

Input type

PNP/NPN

Indgangssignalspænding

DC-kildetype: DC20,4V~28,8V

Indgangsimpedans

X0-X5

3,3K

X6-X7

5,6K

3,3K

X10 ovenfor

-

5,6K

På indgangsinduktansstrøm

X0-X5

5mA over

X6-X7

4mA

5mA over

X10 ovenfor

-

4 mA over

FRA Indgangsinduktansstrøm

1mA ovenfor

Input responstid

＜4,5 ms

Indgangssignal form

Ingen spændingskontaktindgang

Synkeindgang: NPN åben-kollektor transistor

Kilde input: PNP open-collector transistor

Isolering af inputsløjfe

Optokobler isolation

Visning af inputhandlinger

LED'en på panelet lyser, når optokobleren er drevet

Vare

Strømspecifikationer

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Udgangsnummer

8

10

16

16

24

Output type

Tør kontakt

Nominel spænding

220VAC

Spændingsområde

5~30VDC 5~250VAC

Overspændingsstrøm (maks.)

5A 4s 10% Driftscyklus

Nominel strøm pr. punkt (maks.)

2A

Lampebelastning [max]

30W DC/200W AC

Responstid (24V, 2K belastning)

10 ms

on-resistance [forbindelsespunkt]

0,22 (Maks når ny)

Pulsfrekvens [Max]

1 HZ

Mekanisk livscyklus

10000000 (Ingen belastning)

Kontakt livet

100.000 (nominel belastning)

skjold

500m (normalt output)

afskærme

150m (normalt output)

Navn

Indhold

Blød komponent type

Indhold

X

256 point

Bit element

X0~X377

Y

256 point

Bit element

Y0~Y377

M

7680 point

Bit element

M0~M7679

SM

512 point

Bit element

SM8000~SM8511

S

4096 point

Bit element

S0~S4095

V

8 point

Ordelement

V0~V7

Z

8 point

Ordelement

Z0~Z7

T

512 point

Ordelement

T0~T511

C

200 point

16 bit ordelement

C0~C199

C(32 bit)

56 point

32-bit ordelement

C200~C255

D

8000 point

Ordelement

D0~D7999

SD

512 point

Ordelement

SD8000~SD8511

R

32768 point

Ordelement

R0~R32767

Input afbrydelse

8 point

I00*~I07*

Timer afbrydelse

3 point

I6**~I8**

Modafbrydelse

6 point

I010~I060

Master kontrol med rede

8 point

N0~N7

Pointer P

4096 point

P0~P4095

Konstant K

16-bit interval: -32768~ 32767

32 bit ringede

-2147483648~ 2147483647

Konstant H

16-bit område: 0~FFFF

32 bit ringedee: 0~FFFFFFFF

Reelt tal (E)

-3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038

Tegnstreng

Et halvhjørnetegn indrammet af " " , med maksimalt 32 tegn

Input

Distribution

Enkeltfaset enkelttæller

AB fasetæller

AB fasetæller

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X4

U/D

S

U

A

X5

U/D

D

B
