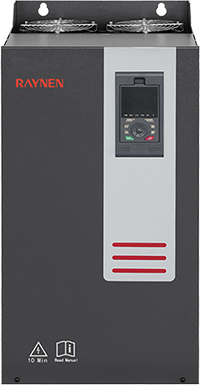

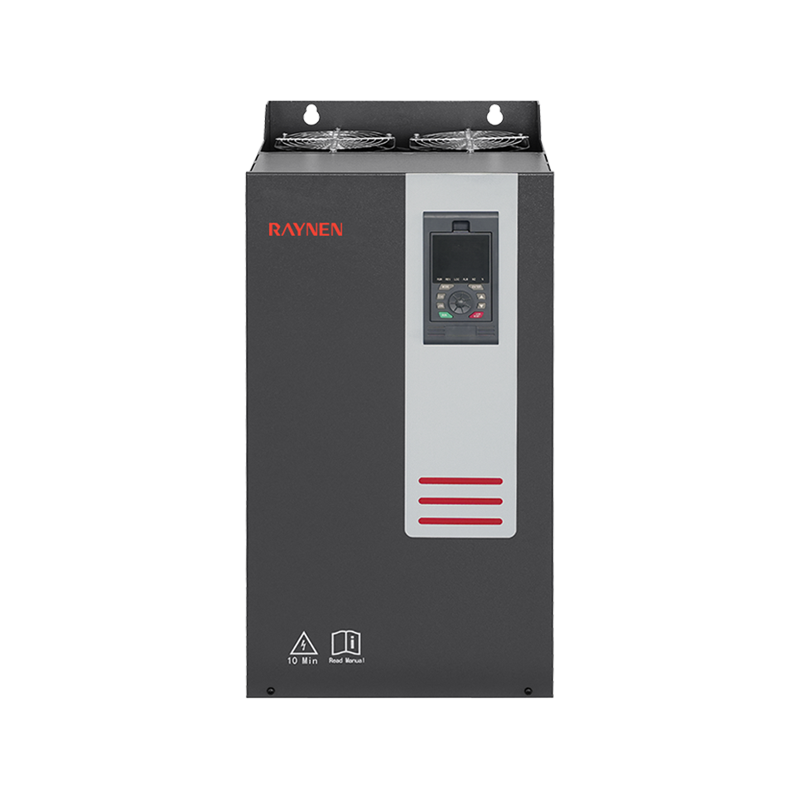

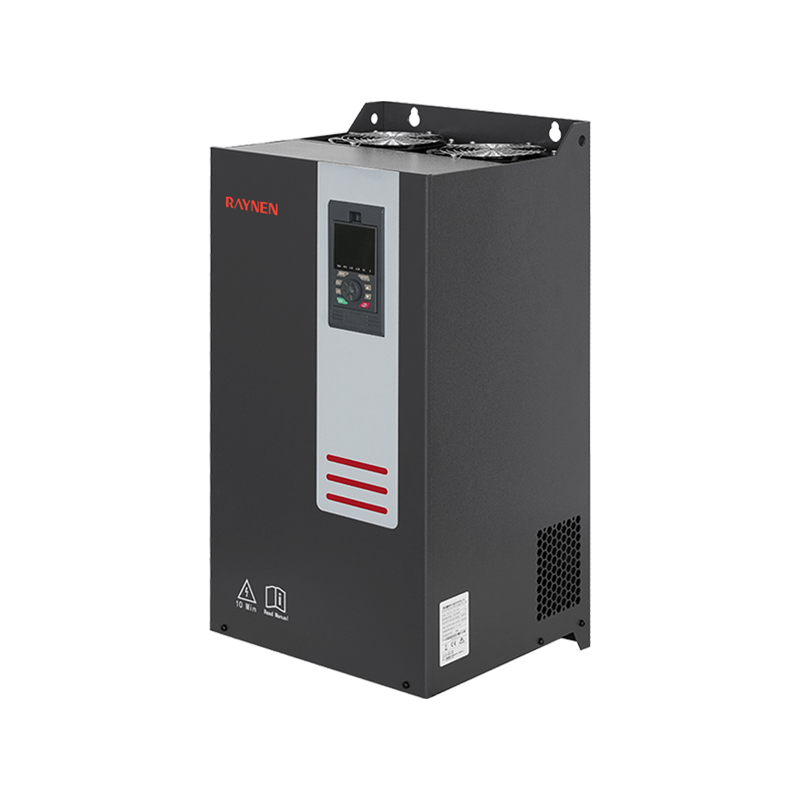

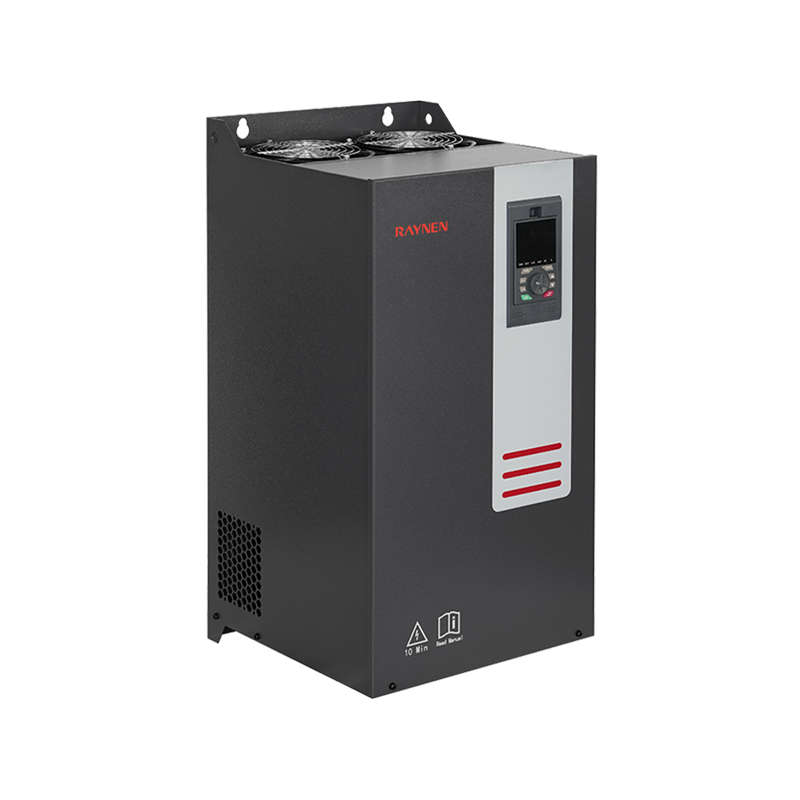

380V 132(160)-185(200)kW VFD

Parametrisk

Model

RVE32-T3-132G/160P ~ RVE32-T3-185G/200P

Spænding

380V

P nominel (kW)

132/160/185/200

Nominel indgangsstrøm (A)

265/310/355/385

Nominel udgangsstrøm (A)

260/305/350/380

Dimensioner (mm)

720*355*345

Installationsstørrelse (mm)

698*240

Fan

● Dobbelt luftkanaldesign     ● Køling      ● Støvtæt     ● Støjreduktion

Power board

● Særlige beskyttende smerter    ● Syre- og alkaliresistens    ● Aldringsbestandighed

Kontroltavle

● Lav frekvens     ● Højt drejningsmoment     ● Automatisk spændingsregulering

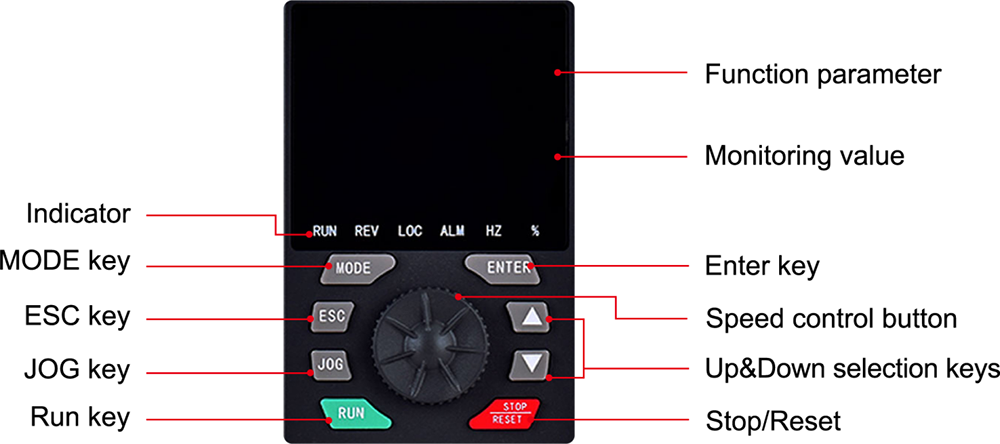

LCD-panel er valgfrit

● Aftageligt betjeningspanel gør betjeningen mere bekvem

Tilføj epoxy-partitioner

● 37KW til 160KW: IP40

● Fuldautomatisk færdigvaretest med belastning

● Lagring ved høj temperatur på 60 grader i 48 timer

Inverter model

G-type maskine (tung belastning)

P-type maskine (let belastning)

Dimensioner (mm)

Installationsstørrelse (mm)

jeg i (A)

jeg ud (A)

P nominel (kW)

jeg i (A)

jeg ud (A)

P nominel (kW)

H

W

D

H1

W1

Blænde

RVE32-T3-18G/22P

47

38

18.5

56

45

22

327

168

185.6

313

120

Φ9

RVE32-T3-22G/30P

56

45

22

70

60

30

335

200

195

321

140

Φ9

RVE32-T3-30G/37P

70

60

30

80

75

37

410

260

214

396

180

Φ9

RVE32-T3-37G/45P

80

75

37

94

92

45

RVE32-T3-45G/55P

94

92

45

128

115

55

520

288

236

500

200

Φ11

RVE32-T3-55G/75P

128

115

55

160

150

75

560

305

300

543

200

Φ11

RVE32-T3-75G/90P

160

150

75

190

180

90

600

310

310

583

240

Φ11

RVE32-T3-90G/110P

190

180

90

225

215

110

RVE32-T3-110G/132P

225

215

110

265

260

132

RVE32-T3-132G/160P

265

260

132

310

305

160

720

355

345

698

240

Φ13

RVE32-T3-160G/185P

310

305

160

355

350

185

RVE32-T3-185G/200P

355

350

185

385

380

200

RVE32-T3-200G/220P

385

380

200

430

425

220

920

480

390

898

320

Φ13

RVE32-T3-220G/250P

430

425

220

485

480

250

RVE32-T3-250G/280P

485

480

250

545

530

280

1100

480

405

1078

320

Φ13

RVE32-T3-280G/315P

545

530

280

610

600

315

RVE32-T3-315G/355P

610

600

315

665

650

355

RVE32-T3-355G

665

650

355

-

-

-

1100

650

465

1060

350

Φ17

RVE32-T3-400G

785

725

400

-

-

-

RVE32-T3-500G

890

860

500

-

-

-

RVE32-T3-560G

950

950

560

-

-

-

2200

1100

800

943

665

Φ16

RVE32-T3-630G

1100

1100

630

-

-

-

RVE32-T3-710G

1280

1280

710

-

-

-

2200

1400

800

1100

665

Φ16

RVE32-T3-800G

1380

1380

800

-

-

-

Grundlæggende applikationsfunktioner

Lavfrekvent momentforøgelse

Gennem spændingsboost og momentboost kan lavfrekvente drejningsmoment for V/F-styring og hastighedssensorløs vektorstyring øges med omkring 0,1% ~ 30,0%

V/F kurve

Lineær type, multi-point type

Acceleration/decelerationskurve

Lineær eller S-formet acceleration og deceleration: tre grupper af acceleration og decelerationstid: acceleration og decelerationstidsområde: 0-3200s

Automatisk spændingsregulering (AVR)

Når netspændingen ændres, kan den automatisk holde udgangsspændingen konstant

Indbygget PID

Lukket sløjfe kontrolsystem, der nemt kan realisere processtyring

DC bremsning

DC bremsning range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

Jog kontrol

Motoren kan startes og stoppes med det samme; jog frekvens indstillingsområde: 0,0-20,0Hz; jog stop mode: deceleration/fri/DC bremsning

Frekvenshop

Tre hoppefrekvenspunkter og tilsvarende hoppefrekvensområder kan indstilles for at forhindre inverteren i at køre i dette frekvensbånd

Multi-speed

Op til 15 kan indstilles gennem 4 logiske indgangsporte = Driftsfrekvens

Input summering

Brug det algebraiske driftsresultat af 2 analoge indgange som frekvensindstilling, hvilket gør frekvensindstillingen mere fleksibel

Skift mellem 2 sæt motorparametre

To sæt motorparametre kan indstilles og skiftes frit for at matche den aktuelle drevne motor

Inverter beskyttelse

Input/output fasetabsbeskyttelse, underbelastningsdetektion, overmomentbeskyttelse, Underspændingsbeskyttelse, overspændingsbeskyttelse, overstrømsbeskyttelse, overophedningsbeskyttelse, fase-til-fase kortslutningsbeskyttelse

Motorbeskyttelse

Termisk motorbeskyttelse, Motorstrømgrænse, Motoroverbelastning, Motorkortslutning

Elektriske egenskaber

Indgangsspænding

Trefaset AC, 380-480V, 50/60Hz eller enkeltfaset AC, 200-240V, 50/60Hz

Udgangsspænding

0-100% indgangsspænding, 0,5Hz-400Hz

Kontroltilstand

Konstant drejningsmoment V/F, kvadratisk belastning V/F, sensorløs vektorstyring, energibesparende tilstand

Skiftefrekvens

1,5 kHz-12 kHz

Funktionen til automatisk justering af skiftefrekvens kan indstilles: når temperaturen stiger, reduceres skiftefrekvensen automatisk

Når temperaturen vender tilbage til normal, vender skiftefrekvensen tilbage til udgangsværdien

Overstrømsevne

150% nominel udgangsstrøm 60s, 200% nominel udgangsstrøm 2s

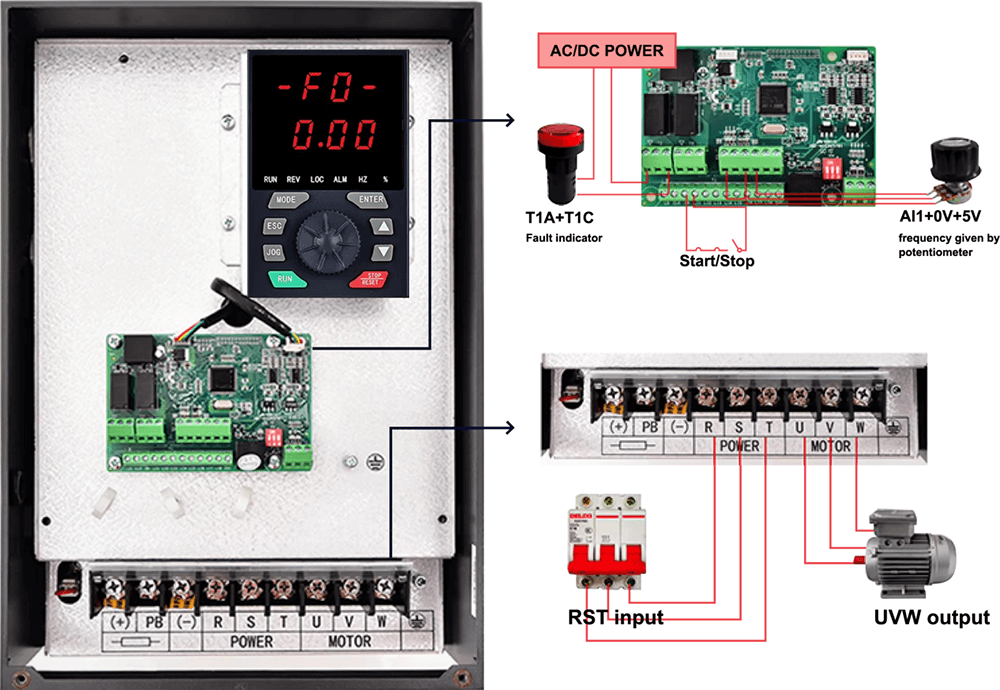

Styresignal

Frekvensindstillingssignal

Integreret betjeningspanel

Membrankontakt (knap), hastighedsknap (potentiometer)

Eksternt signal

OP/NED indstilling, analog indgang, multi-speed, eksternt panel, seriel kommunikation

Start & stop styresignal

Integreret betjeningspanel

RUN, STOP knapper

Eksternt signal

Logisk indgangsterminal, eksternt panel, seriel kommunikation

Styrekredsløbskarakteristika

Intern strømforsyning tilgængelig

10V

24V

10VDC±5%, maksimal strøm 10mA, til referencepotentiometer

24VDC±5%, maksimal strøm 100mA, til logisk indgangsport

Analog indgang

AI1

Spænding analog indgang: 0-5VDC eller 0-10VDC, impedans er 30k

Aktuel analog indgang: 0/4-20mADC, impedans er 250Ω

Opløsning: 10-bit A/D-konvertering

Fabriksindstilling: 0-5VDC spændingsindgang

AI2

Spændingsanalogindgang: 0-10VDC eller PTC-sondeindgang

Opløsning: 10-bit A/D-konvertering

Logisk input

LI1-LI8

0-24VDC strømforsyning

Positiv logik (kilde) og negativ logik (sink) er valgfri, og fabriksindstillingen er negativ logik

Frem, bak, kørsel, nulstilling af fejl, multi-speed og andre 69 funktioner er valgfrie

220V 0,4kW-2,2kW og 380V 0,4kW-1,5kW produkter har kun 6 kanaler: LI1-LI6

AI1, AI2

Tvunget gyldigt input

I invertere under 11kW (inklusive) kan AI1 og AI2 indstilles som logiske indgange. F309 og F310 er tvungne gyldige input, og deres konfigurationsfunktioner er altid gyldige under opstart.

Analog udgang

AO1, AO2

Spænding analog udgang: 0-10VDC, minimum belastningsimpedans er 470Ω

Aktuel analog udgang: 0/4-20mA, maksimal belastningsimpedans er 700Ω

Opløsning: 8 bit

Udgangsfrekvens, udgangsstrøm, hastighedsindstilling, seriel udgangsdata og andre funktioner er valgfri

220V 0,4kW-2,2kW og 380V 0,4kW-1,5kW produkter har kun 1 analog udgang, nemlig AO1

Logisk udgang

LO, CLO

Åben solfanger, maksimal strøm 100mA, maksimal spænding 30VDC

Logisk udgang eller pulsudgang valgfri, fabriksindstilling er logisk udgang

Udgangsfrekvens, udgangsstrøm, hastighedsindstilling og andre udgangsfunktioner valgfri

Relæ udgang

T1A, T1B, T1C

T2A, T2B, T2C

T1A normalt åben, T1B normalt lukket, T1C fælles punkt

T2A normalt åben, T2B normalt lukket, T2C fælles punkt

Kontaktkapacitet: 5A@250VAC, 5A@30VDC

Fejl, alarm, indstillet frekvensankomst og andre funktioner er valgfrie

T1A er standard til fejl, T2A er standard til drift

220V 0,4kW-2,2kW og 380V 0,4kW-1,5kW produkter har kun 1 relæudgang, dvs. TA TB TC

Seriel kommunikation

MODBUS-RTU, 2-leder RS-485, terminalinterface

Elektriske egenskaber

AC Drive-beskyttelse

Indgangsfasetabsbeskyttelse, Udgangsfasetabsbeskyttelse, Underbelastningsdetektering, Overmomentbeskyttelse, Underspændingsbeskyttelse, Overspændingsbeskyttelse, Overstrømsbeskyttelse, Overophedningsbeskyttelse, Fasekortslutningsbeskyttelse

Motorbeskyttelse

Termisk motorbeskyttelse, Motorstrømbegrænsning, Motoroverbelastning, Motorkortslutning

Elektriske egenskaber

Beskyttelsesniveau

IP20

Omgivende luftfugtighed

95 % ingen kondens eller vandophobning

Arbejds-/opbevaringstemperatur

-10~40°C/-20~60°C

Højde

Under 1000m

Kølemetode

Tvungen luftkøling

Installationssted

Indendørs
