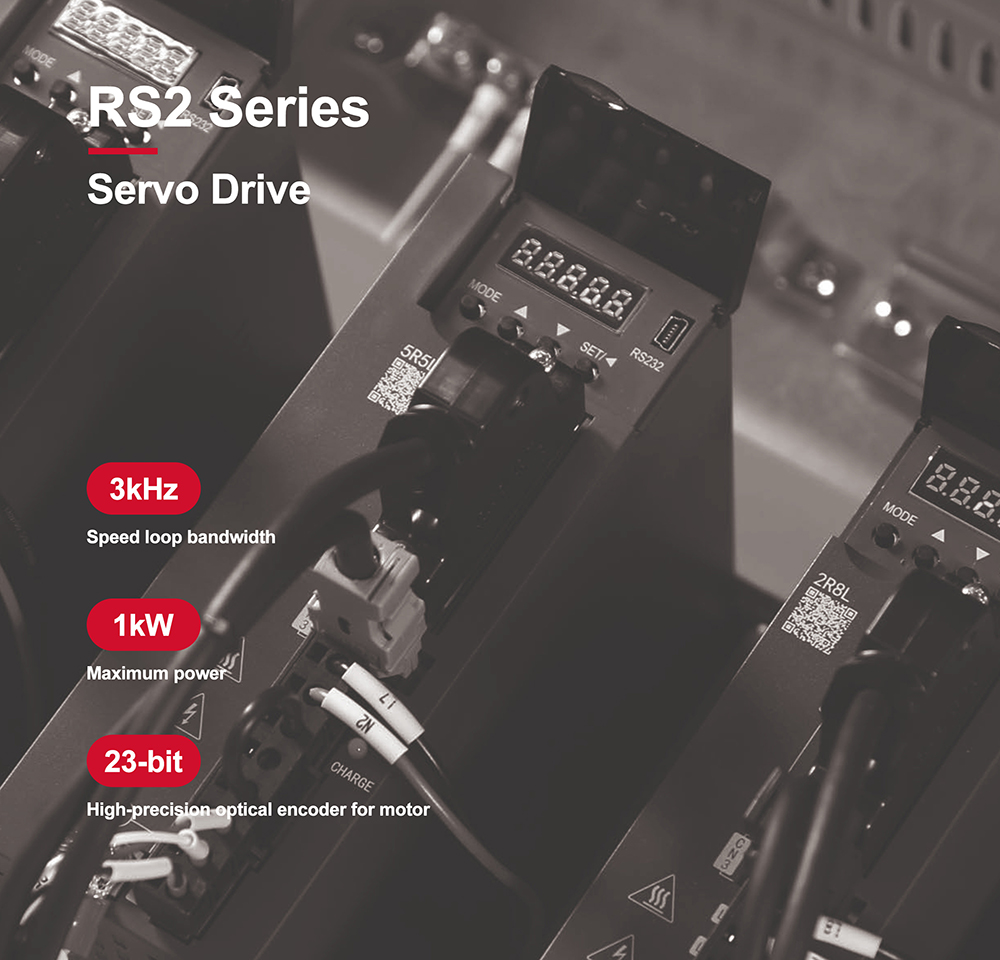

RS2 servodrev

Størrelse A

Størrelse B

Nej.

Navn

Nej.

Navn

1

-

1

-

2

Mini USB

2

Mini USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1, L2

5

L1, L2

6

Bremse

6

Bremse

7

U, V, W

7

U, V, W

8

Jordskrue

8

Jordskrue

9

AFGIFT

9

AFGIFT

10

CN4/CN5

10

CN4/CN5

Beskrivelse:

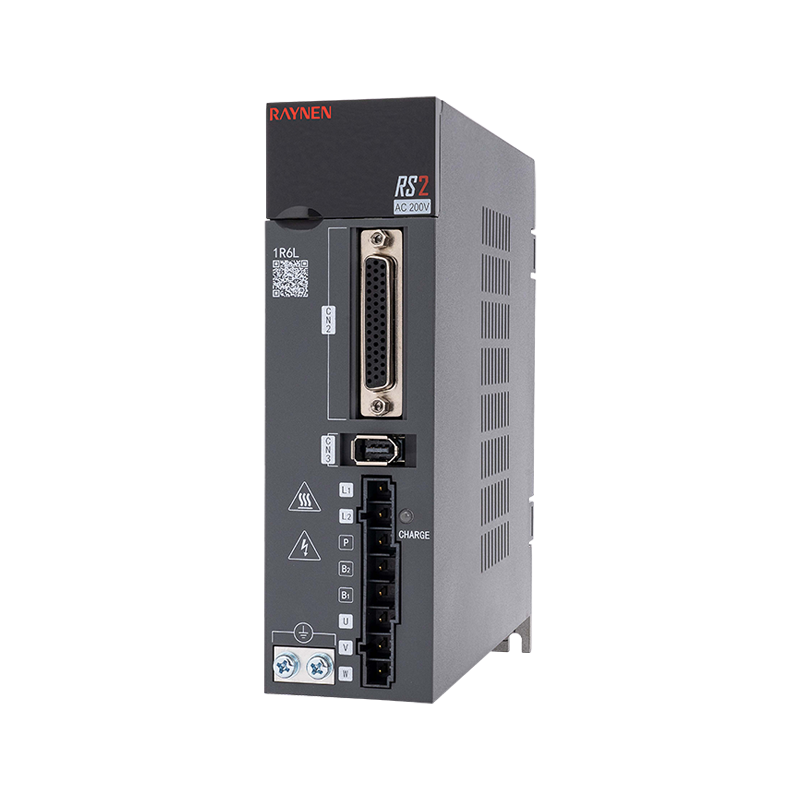

① -: Syv-segment digital skærm

②mini-USB: RS232-interface, tilsluttet pc

③CN2: Output/input signalstik, forbundet til programmerbar controller (PLC) eller kontrol I/O

④CN3: Encoder-interface, forbundet til encoderen på servomotoren

⑤L1, L2: Hovedkredsløbsstrømforsyning, forbundet til enfaset strømforsyning (200~240VAC, 50/60Hz strømforsyning)

⑥Bremse: Brug ekstern bremsemodstand

⑦U, V, W: Servodrevudgang, forbundet til motorstrømstik (U, V, W)

⑧Skrue til jord: Tilslut til jordforbindelse og motorjord

⑨CHARGE: Strømindikatorlys

⑩CN4/CN5: 485 kommunikationsport

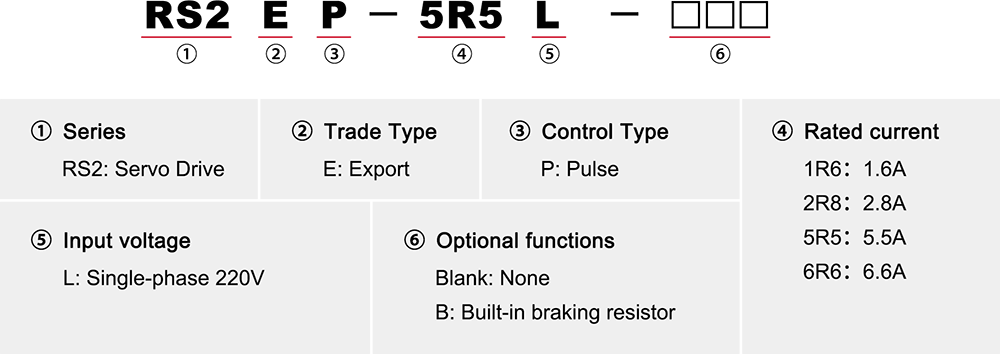

Enfaset 220V drev elektriske specifikationer

Vare

Størrelse A

Størrelse B

Model

1R6L

2R8L

5R5L

6R6L

Strømforsyningskapacitet [kVA]

0.5

1

1.7

2

Kontinuerlig udgangsstrøm [Arms]

1.6

2.8

5.5

6.6

Øjeblikkelig maksimal udgangsstrøm [Arms]

5.9

9.3

16.9

17

Hovedkredsløb

Kontinuerlig indgangsstrøm [Arms]

2.4

5

8.7

11

Hovedkredsløb power supply

Enkeltfaset 200~240VAC, -15%~10%, 50/60Hz

Kontrolsløjfe

Styrekredsløb strømforsyning

Samleskinne strømforsyning, delt strømforsyning input og ensretning

Strømtab

Hovedkredsløb power loss [W]

30.5

41

60.8

66.2

Styrekredsløbseffekttab [W]

Bremsemodstand

Bremse resistor function

Valgfrit

Modstandsværdi [Ω]

50

50

50

50

Kapacitet [W]

30

30

50

50

Ekstern minimum tilladt modstandsværdi [Ω]

50

45

40

40

Kølemetode

Naturlig køling

Luftkøling

Overspændingsniveau

OVC III

Størrelse A

Størrelse B
