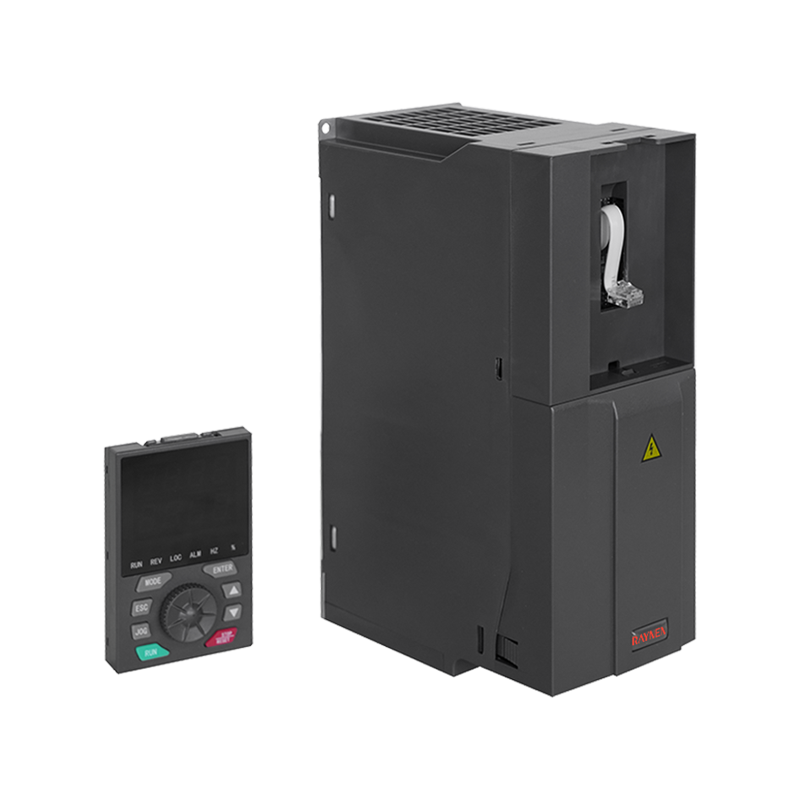

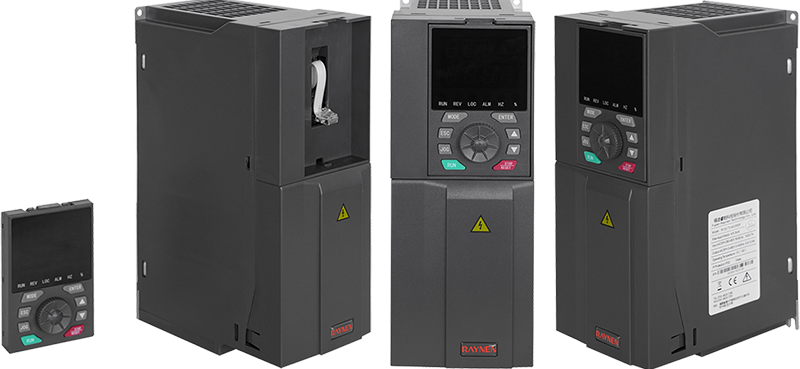

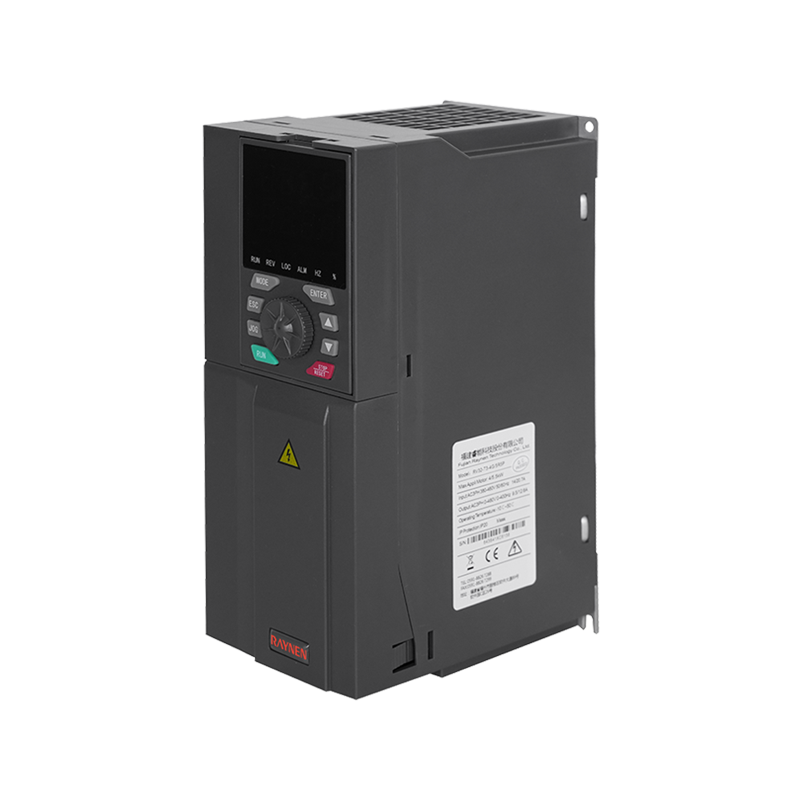

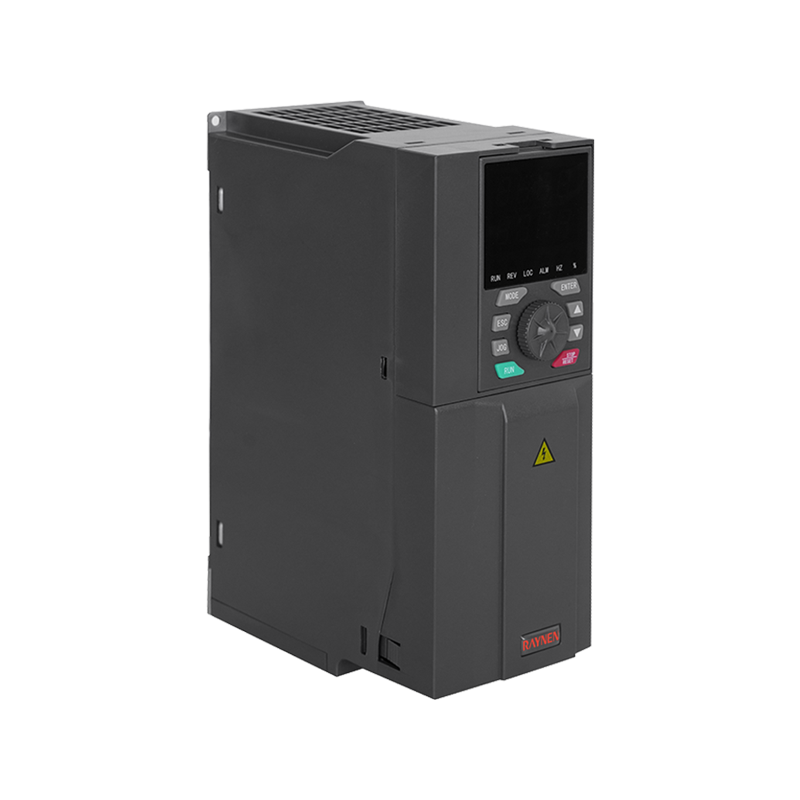

Produktoversigt
Fornuft og enkelhed
| | Eksternt tastatur understøtter dobbeltlinje | | Fire-lags printkort design, tre gange med beskyttende malingssprøjtning |
| | Fuldautomatisk færdigvaretest med belastning | | Dobbelt CPU gør det mere stabilt |
| | Lige igennem og bred tandoverflade med varmeafledning, arbejder ved høj temperatur | | Lagring ved høj temperatur på 60 grader i 48 timer |
| Parametrisk | ||
| | Model | RVE32-T3-4G/5R5P ~ RVE32-T3-7R5G/11P |
| Spænding | 380V | |
| P nominel (kW) | 4/5,5/7,5/11 | |
| Nominel indgangsstrøm (A) | 14/20,7/26,5/36,6 | |
| Nominel udgangsstrøm (A) | 9,5/12,6/18,5/25 | |
| Dimensioner (mm) | 262*100*171 | |
| Installationsstørrelse (mm) | 251*90 | |

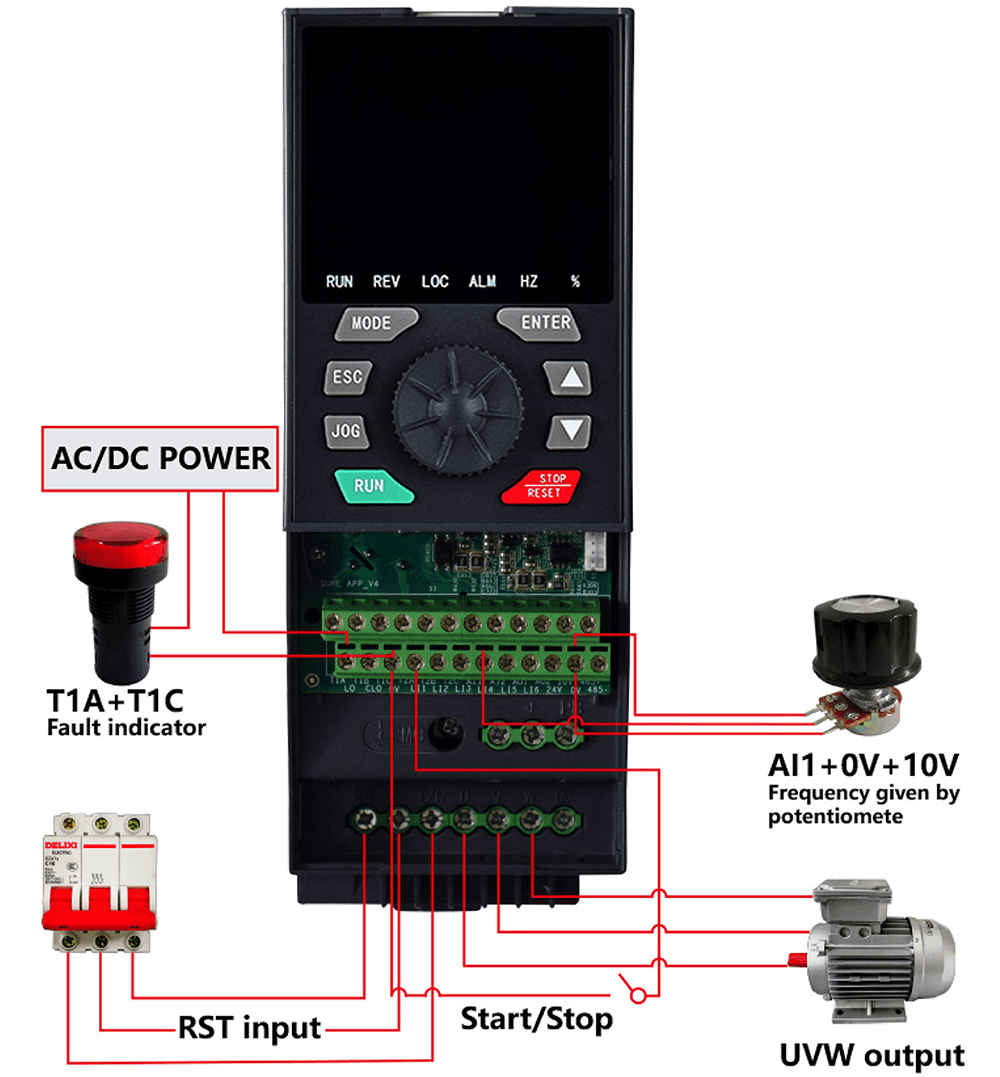

Parameterindstillinger

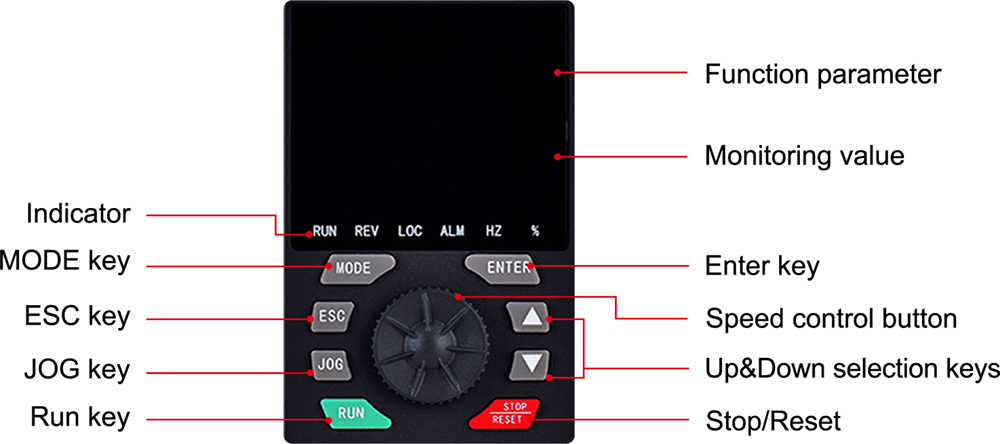

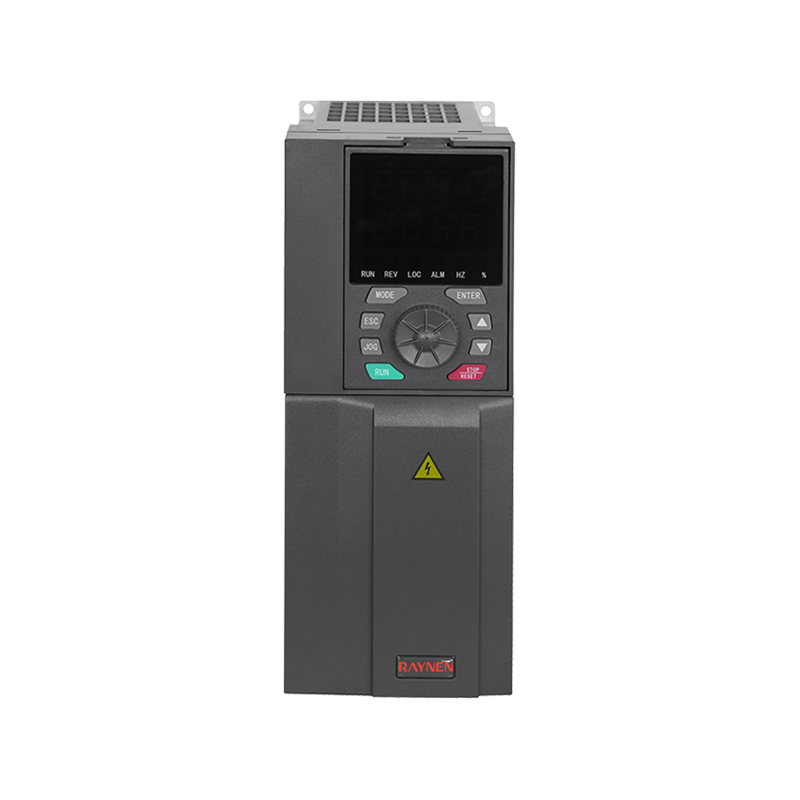

Betjeningsvejledning til tastatur
Modelnomenklatur
Udvalgstabel Trefaset T3 type (plastikkasse)
| Inverter model | G-type maskine (tung belastning) | P-type maskine (let belastning) | Dimensioner (mm) | Installationsstørrelse (mm) | ||||||||
| jeg i (A) | jeg ud (A) | P nominel (kW) | jeg i (A) | jeg ud (A) | P nominel (kW) | H | W | D | H1 | W1 | Blænde | |
| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
Bemærkninger: For 380V VFD er produkter på 37KW og derunder som standard udstyret med indbygget bremseenhed, 45KW-185KW kan udstyres med indbygget bremseenhed, 200-800kW kan udstyres med ekstern bremseenhed.
Ydelse og konfiguration
| Grundlæggende applikationsfunktioner | |
| Lavfrekvent momentforøgelse | Spændingsforøgelsen og drejningsmomentforstærkningen kan øge det lavfrekvente drejningsmoment for V/F-styring og hastighedssensorløs drejningsmomentstyring med henholdsvis ca. 0,1% ~ 30,0%. |
| V/F kurve | Lineær type, multi-point type |
| Acceleration/decelerationskurve | Lineær eller S-formet acceleration og deceleration: tre grupper af acceleration og decelerationstid: acceleration og decelerationstidsområde: 0-3200s |
| Automatisk spændingsregulering (AVR) | Når netspændingen ændres, kan den automatisk holde udgangsspændingen konstant |
| Indbygget PID | Lukket sløjfe kontrolsystem, der nemt kan realisere processtyring |
| DC bremsning | DC bremsning range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Jog kontrol | Motoren kan startes og stoppes med det samme; jog frekvens indstillingsområde: 0,0-20,0Hz; jog stop mode: deceleration/fri/DC bremsning |
| Frekvenshop | Tre hoppefrekvenspunkter og tilsvarende hoppefrekvensområder kan indstilles for at forhindre inverteren i at køre i dette frekvensbånd |
| Multi-speed | Op til 15 kan indstilles gennem 4 logiske indgangsporte = Driftsfrekvens |
| Input summering | Brug det algebraiske driftsresultat af 2 analoge indgange som frekvensindstilling, hvilket gør frekvensindstillingen mere fleksibel |
| Skift mellem 2 sæt motorparametre | To sæt motorparametre kan indstilles og skiftes frit for at matche den aktuelle drevne motor |
| Inverter beskyttelse | Input/output fasetabsbeskyttelse, underbelastningsdetektion, overmomentbeskyttelse, Underspændingsbeskyttelse, overspændingsbeskyttelse, overstrømsbeskyttelse, overophedningsbeskyttelse, fase-til-fase kortslutningsbeskyttelse |
| Motorbeskyttelse | Termisk motorbeskyttelse, Motorstrømgrænse, Motoroverbelastning, Motorkortslutning |
| Elektriske egenskaber | |
| Indgangsspænding | Trefaset AC, 380-480V, 50/60Hz |
| Udgangsspænding | 0-100% indgangsspænding, 0,5Hz-400Hz |
| Kontroltilstand | Konstant drejningsmoment V/F, kvadratisk belastning V/F, sensorløs vektorstyring, energibesparende tilstand |
| Skiftefrekvens | 1,5 kHz-12 kHz Funktionen til automatisk justering af skiftefrekvens kan indstilles: når temperaturen stiger, reduceres skiftefrekvensen automatisk Når temperaturen vender tilbage til normal, vender skiftefrekvensen tilbage til udgangsværdien |
| Overstrømsevne | 150% nominel udgangsstrøm 60s, 200% nominel udgangsstrøm 2s |
| Styresignal | ||
| Frekvensindstillingssignal | Integreret betjeningspanel | Membrankontakt (knap), hastighedsknap (potentiometer) |
| Eksternt signal | OP/NED indstilling, analog indgang, multi-speed, eksternt panel, seriel kommunikation | |
| Start & stop styresignal | Integreret betjeningspanel | RUN, STOP knapper |
| Eksternt signal | Logisk indgangsterminal, eksternt panel, seriel kommunikation | |
| Styrekredsløbskarakteristika | ||
| Intern strømforsyning tilgængelig | 10V 24V | 10VDC±5%, maksimal strøm 10mA, til referencepotentiometer 24VDC±5%, maksimal strøm 100mA, til logisk indgangsport |
| Analog indgang | AI1 | Spænding analog indgang: 0-5VDC eller 0-10VDC, impedans er 30k Aktuel analog indgang: 0/4-20mADC, impedans er 250Ω Opløsning: 10-bit A/D-konvertering Fabriksindstilling: 0-5VDC spændingsindgang |
| AI2 | Spændingsanalogindgang: 0-10VDC eller PTC-sondeindgang Opløsning: 10-bit A/D-konvertering | |
| Logisk input | LI1-LI8 | 0-24VDC strømforsyning Positiv logik (kilde) og negativ logik (sink) er valgfri, og fabriksindstillingen er negativ logik Frem, bak, kørsel, nulstilling af fejl, multi-speed og andre 69 funktioner er valgfrie Produkter under 15kW (inklusive) har kun LI1-LI6 |
| AI1, AI2 Tvunget gyldigt input | I invertere under 15kW (inklusive) kan AI1 og AI2 indstilles som logiske indgange. F309 og F310 er tvungne gyldige input, og deres konfigurationsfunktioner er altid gyldige under opstart. | |
| Analog udgang | AO1, AO2 | Spænding analog udgang: 0-10VDC, minimum belastningsimpedans er 470Ω Aktuel analog udgang: 0/4-20mA, maksimal belastningsimpedans er 700Ω Opløsning: 8 bit Udgangsfrekvens, udgangsstrøm, hastighedsindstilling, seriel udgangsdata og andre funktioner er valgfri |
| Logisk udgang | LO, CLO | Åben solfanger, maksimal strøm 100mA, maksimal spænding 30VDC Logisk udgang eller pulsudgang valgfri, fabriksindstilling er logisk udgang Udgangsfrekvens, udgangsstrøm, hastighedsindstilling, serielle udgangsdata og andre udgangsfunktioner valgfri |
| Relæ udgang | T1A, T1B, T1C T2A, T2B, T2C | T1A normalt åben, T1B normalt lukket, T1C fælles punkt T2A normalt åben, T2B normalt lukket, T2C fælles punkt Kontaktkapacitet: 5A@250VAC, 5A@30VDC Fejl, alarm, indstillet frekvensankomst og andre funktioner er valgfrie T1A er standard til fejl, T2A er standard til drift |
| Seriel kommunikation | MODBUS-RTU, 2-leder RS-485, terminalinterface | |
| Elektriske egenskaber | |
| AC Drive-beskyttelse | Indgangsfasetabsbeskyttelse, Udgangsfasetabsbeskyttelse, Underbelastningsdetektering, Overmomentbeskyttelse, Underspændingsbeskyttelse, Overspændingsbeskyttelse, Overstrømsbeskyttelse, Overophedningsbeskyttelse, Fasekortslutningsbeskyttelse |
| Motorbeskyttelse | Termisk motorbeskyttelse, Motorstrømbegrænsning, Motoroverbelastning, Motorkortslutning |
| Elektriske egenskaber | |||
| Beskyttelsesniveau | IP20 | Omgivende luftfugtighed | 95 % ingen kondens eller vandophobning |
| Arbejds-/opbevaringstemperatur | -10~40°C/-20~60°C | Højde | Under 1000m |
| Kølemetode | Tvungen luftkøling | Installationssted | Indendørs |
