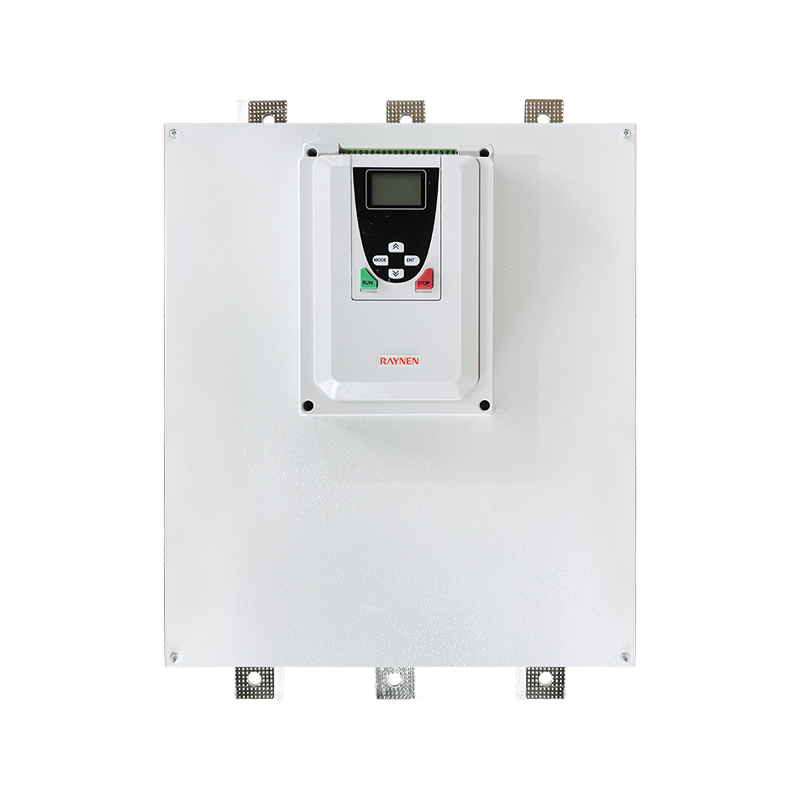

Produktoversigt
Specifikationer
 | Parametrisk | |
| Model | RSE-T3-250-O ~ RSE-T3-320-O | |
| Bypass type | Online bypass type | |
| Spænding | 380V | |
| Adaptiv motoreffekt (kW) | 250/280/320 | |
| Nominel udgangsstrøm (A) | 500/560/640 | |
| Dimensioner (mm) | 600*430*283 | |
| Installationsstørrelse (mm) | 519*340 | |
Produktoversigt
| | Uafhængig styrestrømforsyning (220VAC), parameterindstilling er også mulig uden strømforsyning (380V) |
| | Efter at bypass-kontaktoren er fjernet, er der ingen kontaktorkontaktgrænse, og levetiden er længere |
| | Kompatibel med eksterne kontaktorer, mere fleksibel at bruge og egnet til en bredere vifte af applikationer |
 | Kan drive utraditionelle motorbelastninger såsom motorvarmere, resistive belastninger og transformatorbelastninger |
 | Den kan perfekt erstatte solid-state kontaktorer og yder desuden soft start og soft stop funktioner |
 | Understøtter intern tilslutning af motorer, velegnet til motorer med større specifikationer |
Ledninger og terminaler
Modelnomenklatur
Udvalgstabel
| Model (380V) | Adaptiv motorkraft ( kW ) | jeg ud (A) | Dimensioner H*B*D (mm) | Installationsstørrelse (mm) | |
| H1*W1 | Blænde | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Ydelse og konfiguration
| Elektriske egenskaber | |
| Nominel kontrolstrømforsyning | Enkeltfaset 220VAC±15%, 50/60Hz |
| Nominel strømforsyningsspænding | Trefaset 380V~480V (-10%~15%) |
| Nominel strømforsyningsfrekvens | 50Hz eller 60Hz |
| Antal kontrollerede faser | 3 |
| Anvendelig motor | Egernbur trefaset induktionsmotor/asynkronmotor |
| Startfrekvens | Afhænger af belastningsforholdene. Det anbefales ikke at starte og stoppe mere end 10 gange i timen under normale forhold og 6 gange i timen under tung belastning |
| Starttilstand | Spændingsrampe, strømrampe, strømgrænse, tommer, spændingsrampe strømgrænse, pludseligt springende spændingsrampe |
| Stop-tilstand | Frit stop, blødt stop |
| Beskyttelsesfunktion | Fasetabsbeskyttelse, overstrømsbeskyttelse, overbelastningsbeskyttelse, beskyttelse mod strømubalance, beskyttelse mod overophedning, beskyttelse mod starttimeout, beskyttelse mod underspænding/overspænding, beskyttelse mod start over frekvens, beskyttelse mod høj strøm, beskyttelse mod tyristornedbrud, beskyttelse mod omvendt effekt, beskyttelse af ledningsfejl osv. |
| Miljømæssige egenskaber | |
| Driftstemperatur | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ skal reducere kapaciteten) |
| Opbevaringstemperatur | -25℃ ~ 70℃ |
| Relativ luftfugtighed | 95% ingen kondens eller dryp |
| Højde | Under 1000m (1000~3000m skal reducere kapaciteten) |
| Kølemetode | Tvungen luftkøling |
| Installationsmetode | Vægmonteret |
| Andet | Ingen brændbare, eksplosive eller ætsende gasser, intet ledende støv eller metalpulver |
| Standarder og certificering | |
| Implementeringsstandarder | GB/T14048.6 |
| Certificering | CCC |
