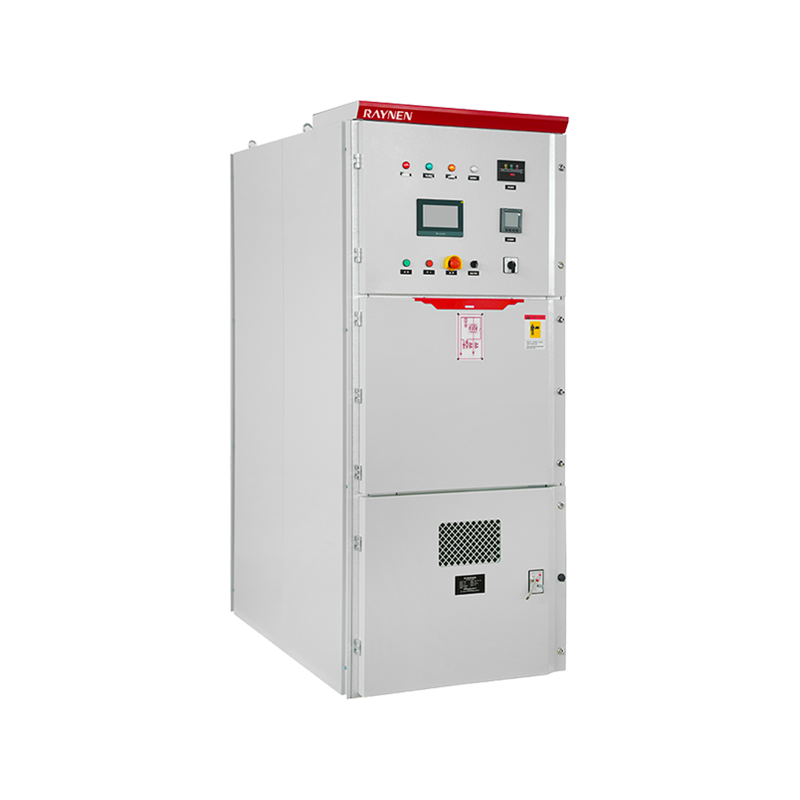

Produktoversigt
● Standard kyn28-skab, designet strengt i overensstemmelse med beskyttelsesstandarder
● Fiberoptisk udløser
● PT-indsamlingstilstand, mere stabil end elektronisk tilstand
● Overhold internationale højspændingselektriske specifikationer
● Højspændingsdel og lavspændingsdel er fuldstændigt isolerede sikre og pålidelige
● Skalerbar partigrænseflade
Specifikationer
 | Parametrisk | |
| Model | RSE1000-6-5000 | |
| Nominel spænding | 6kV | |
| P nominel (kW) | 5000 | |
| Nominel strøm (A) | 600 | |
| Størrelse (B*H*D mm) | Kan tilpasses | |

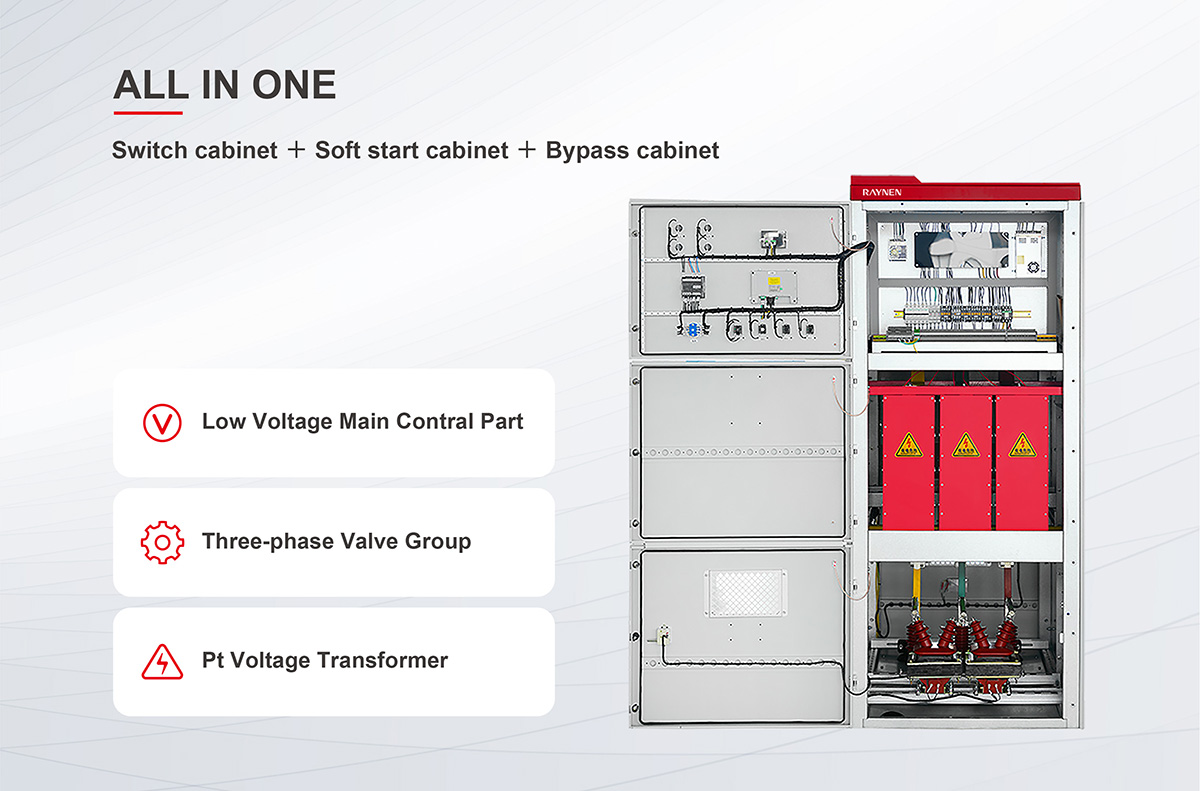

 | Modulært design for nem installation og vedligeholdelse. Isoleringsstyrken er yderligere forbedret |
| | Nem at installere, fejlfinde og bruge: RVS er et komplet motorstartkontrol- og beskyttelsessystem. Tillader elektrisk test af hele systemet ved hjælp af lav spænding, før det kører ved høj spænding. |

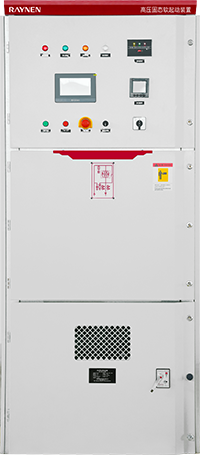

| | 7-tommer berøringsskærm LCD-panel bruges til at gøre programmering og parameterjustering mere bekvem. Fejl- og realtidsovervågningen er mere intuitiv og forbedrer arbejdseffektiviteten |
| | programkrypteringsindstillinger |

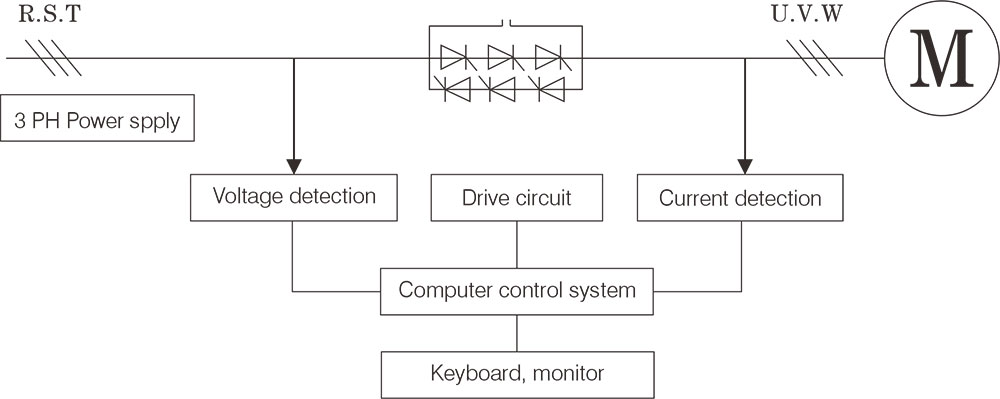

Arbejdsprincipdiagram
Modelnomenklatur
6kV nominel spænding Mellemspænding Softstarter Valgtabel
| Model | Satsspænding (kV ) | Nominel effekt (kW ) | Nominel strøm ( A ) | Dimensioner (B*H*D) mm | |
| (-G) Generel type | (-E) Integrationstype | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Kan tilpasses | - |
10kV nominel spænding Mellemspænding Softstarter Valgtabel
| Model | Satsspænding (kV ) | Nominel effekt (kW ) | Nominel strøm ( A ) | Dimensioner (B*H*D) mm | |
| (-G) Generel type | (-E) Integrationstype | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Kan tilpasses | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Kan tilpasses | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Kan tilpasses | - |
Tekniske data
| Grundlæggende parametre | |
| Belastningstype | Trefaset mellemspænding egernbur asynkronmotor, synkronmotor |
| Arbejdsfrekvens | 50HZ/60Hz±2Hz |
| fasesekvens | Tilladt at arbejde i enhver fasesekvens (det kan indstilles af parametre) |
| Bypass kontaktor | Kontaktor med direkte startkapacitet |
| Styr magt | AC220V±15 % |
| Overspændingsbeskyttelse | DV/DT absorption |
| Startfrekvens | omgivende temperatur: -20 ℃ ~ 50 ℃ |
| Miljøtilstand | 1-6 gange i timen |
| Relativ luftfugtighed: 5% - 95% ikke-kondenserende | |
| Højden skal være mindre end 1500m | |
| HMI | |
| Sprog | Engelsk / kinesisk / russisk |
| Instrument display | |
| Voltmeter | Vis trefaset hovedstrømforsyningsspænding |
| Amperemeter | Vis trefaset hovedkredsløbsstrøm |
| Beskyttelsesfunktion | |
| Fasefejl beskyttelse | Under opstart eller drift afbrydes enhver fase af hovedstrømforsyningen |
| Overstrømsbeskyttelse | overstrømsbeskyttelsessæt: 100~500% |
| Fasestrøm ubalance beskyttelse | 20~100 % |
| Overbelastningsbeskyttelse | Overbelastningsbeskyttelse level:10A,20A,30A |
| Underspændingsbeskyttelse | Interval: 50~100 % |
| | Handlingstid: 0~10S |
| Start timeout | Starttidsgrænse: 10~120S |
| Overspændingsbeskyttelse | Når hovedstrømforsyningens spænding er højere end 120 % af den nominelle værdi |
| Underbelastningsbeskyttelse | Når hovedstrømforsyningens spænding er lavere end 70 % af den nominelle værdi |
| Jordingsbeskyttelse | Når jordingsstrømmen er større end den indstillede værdi |
| Kommunikation | |
| Protokol/grænseflade | Modbus RTU |
| Netværksforbindelser | Hver RVS kan kommunikere med 32 RVS'er online |
| Funktion | Overhold driftsstatus og programmering |
| Dataregistrering | |
| Fejlrekord | Registrer fejlinformationen for de sidste 1000 gange |
