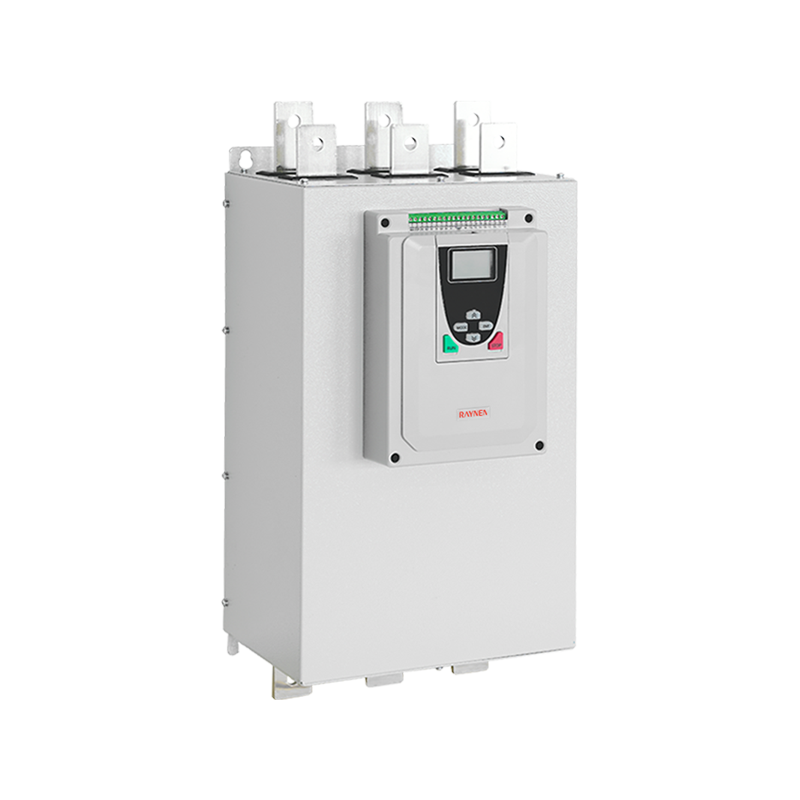

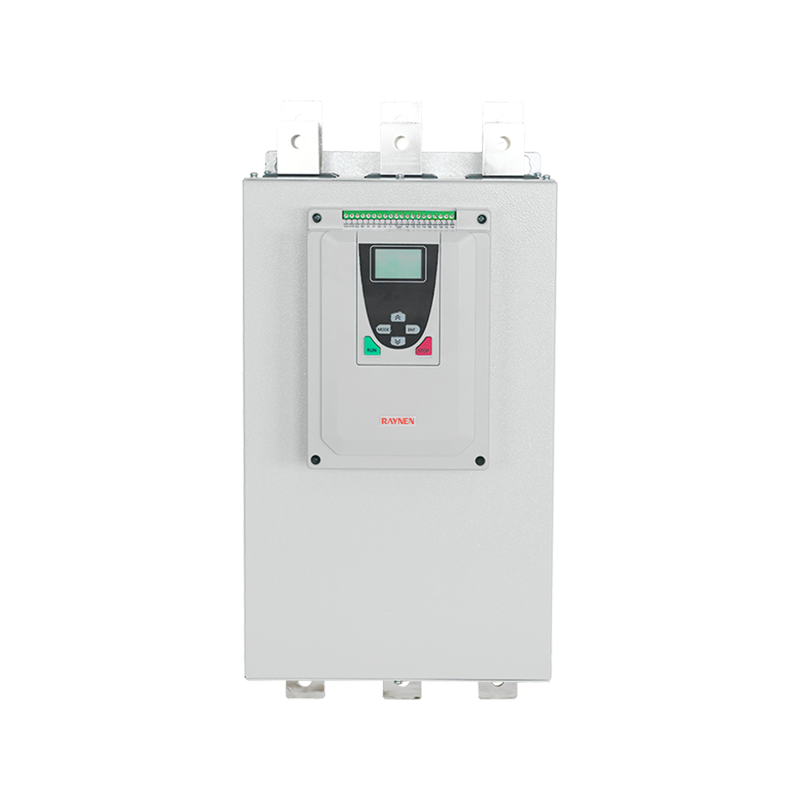

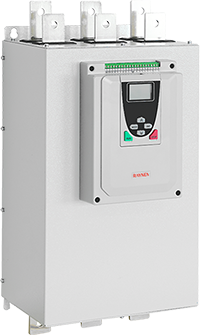

Produktoversigt
Specifikationer
 | Parametrisk | |
| Model | RSE-T3-250-E ~ RSE-T3-320-E | |
| Bypass type | Ekstern bypass type | |
| Spænding | 380V | |
| Adaptiv motoreffekt (kW) | 250/280/320 | |
| Nominel udgangsstrøm (A) | 500/560/640 | |
| Dimensioner (mm) | 604*292*258 | |
| Installationsstørrelse (mm) | 503*247 | |
Produktegenskaber
| Enestående kvalitet |  | Fjernbetjening |  |
| • Alle præstationsindikatorer er omhyggeligt designet og grundigt testet • Beskyttelse på alle niveauer • Nem at installere og integrere i kontrolsystemet | • Kommunikationsfunktion bruges til fjernbetjening, overvågning og justeringsfunktioner • Via RS485 standard interface kan du forbinde med PC og PLC | ||
| Bypass kontaktor, Reducer tab |  | Praktisk tastatur |  |
| • Ved slutningen af Start starter bypass-kontaktoren • Varmen inde i starteren reduceres, og tabet minimeres • Alle beskyttelsesfunktioner forbliver effektive (overophedning, overbelastning, underbelastning osv.) | • Brug enkelt og intuitivt betjeningstastatur til at justere motordataene • Engelsk tastatur gør betjeningen nemmere | ||
| Design med lavt tab |  | Mere bekvemt |  |
| RDS kan løbende forbedre motorens driftstilstand på følgende måder: • Adaptiv blød startkontrolteknologi er vedtaget for at sikre, at motorhastighedskurven er jævn og kontinuerlig og monotont stigende i enhver tilstand, uden hastighedsbøjningspunkt • Reducerer mekaniske og hydrauliske belastninger • Reducer belastningen af strømdistributionssystemet (spændingsspids, overstrøm) | • RS485、Modbus kommunikation • Øvre ledninger, nem at tilslutte | ||
| Gældende kraft |  | ||
| • Ansøg om et bredt udvalg af strømforsyninger af generatorer | |||
Lige-gennem-forbindelse forenkler ledningsføring
Ledninger og terminaler
Modelnomenklatur
Udvalgstabel
| Model (380V) | Adaptiv motorkraft ( kW ) | jeg ud (A) | Dimensioner H*B*D (mm) | Installationsstørrelse (mm) | |
| H1*W1 | Blænde | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Ydelse og konfiguration
| Elektriske egenskaber | |
| Nominel driftsspænding | Trefaset 380V±15% |
| Nominel driftsfrekvens | 50Hz eller 60Hz (angiv venligst før bestilling) |
| Antal kontrollerede faser | 3 |
| Anvendelig motor | Musebur trefaset induktionsmotor/asynkronmotor |
| Startfrekvens | Afhængigt af belastningen anbefales det ikke at starte og stoppe mere end 10 gange i timen under normale forhold og 6 gange under tung belastning |
| Startmetode | Spændingsrampe, strømrampe, strømgrænse, tommer, spændingsrampe strømgrænse, pludseligt springende spændingsrampe |
| Stop metode | Frit stop, blødt stop |
| Beskyttelsesfunktion | Fasetabsbeskyttelse, overstrømsbeskyttelse, overbelastningsbeskyttelse, beskyttelse mod strømubalance, beskyttelse mod overophedning, beskyttelse mod start-timeout osv. |
| Miljømæssige egenskaber | |
| Driftstemperatur | -10℃~40℃ (40℃~60℃ skal reducere kapaciteten) |
| Opbevaringstemperatur | -25℃~70℃ |
| Relativ luftfugtighed | 95% ingen kondens eller dryp |
| Højde | Under 1000m (1000~3000m skal reducere kapaciteten) |
| Kølemetode | Naturlig luftkøling |
| Installationsmetode | Vægmonteret |
| Andet | Ingen brændbar, eksplosiv, ætsende gas, intet ledende støv eller metalpulver |
| Standarder og certificering | |
| Implementeringsstandarder | GB/T14048.6 |
| Certificering | CCC |
| Styrekredsløbskarakteristika | |
| Bypass -01, 02 | 01, 02 start og luk efter afslutning for at styre bypass-kontaktoren. (diagram) |
| Kør output -03, 04, 05 | 03, 04, 05 er alle programmerbare relæudgange, og forsinkelsestiden vil blive indstillet med kode f4. Udgangsfunktionen indstilles med kode FE, og den lukkes, når udgangen er gyldig. |
| Fejludgang -06, 07, 08 | 06, 07, 08 er programmerbare fejlrelæudgange, de vil blive lukket, når der opstår en fejl, eller strømmen er slukket, og de vil blive åbnet, når strømmen er tændt. |
| Analog udgang -09, 10 | 09, 10 kan måle den aktuelle information, der ændres med belastningen. 400% output 4 ~ 20mA kalibreringsværdi, beregning Formel: D = 400/16(1x-4). lx er den faktiske måleværdi (mA). Motorstrøm (%). |
| Input med øjeblikkelig stop -11 | 11 og almindelig frakobling vil stoppe motoren øjeblikkeligt (eller forbinde andre normale lukkepunkter i serie. |
| Soft stop input -12 | 12 og almindelig frakobling vil få motoren til at stoppe (eller frit stop) |
| Begynd at skrive -13 | 13 og fælles lukning vil få motoren til at køre |
| Fælles -14, 15 | Fælles terminal for input signal |
| RS485 -16, 17, 18 | RS485 kommunikationsterminal, tilslut flere bløde startere 16 er kommunikation, jordforbindelse |
| PE -19 | Jordingsterminal |
