01 Introduktion:

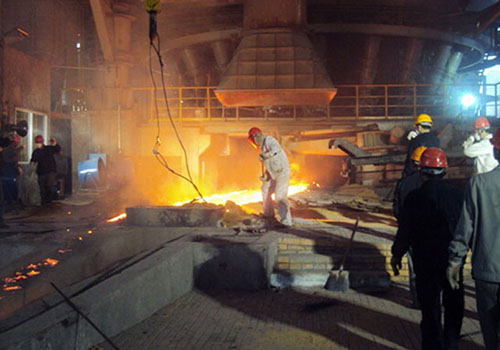

Højovnsjernfremstilling er en af de vigtige produktionsproceskæder (jernfremstilling, stålfremstilling, støbning og valsning) i jern- og stålindustrien, og højovnsladesystemet er et nøgleled i højovnsjernfremstilling. Råmaterialerne sendes løbende til højovnen gennem ovntoppen for at sikre den normale efterspørgsel af højovnsjernfremstilling. RVE32 frekvensomformer har en moden anvendelse i dobbeltvogns hejse- og fodringssystemet i jernfremstillede højovne.

02 Funktioner:

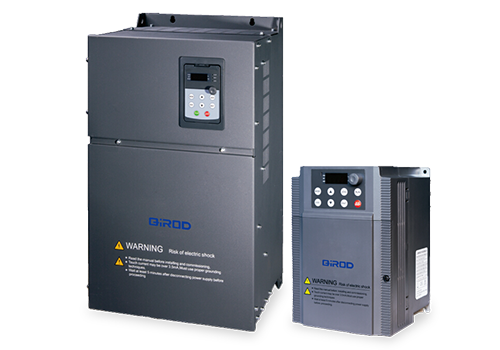

RVE32 er en vægmonteret inverter, effektområdet er 0,75KW-500KW, spændingsniveauet for den indkommende netspænding er 380V-480V, og styringsmetoden er vektorstyring uden hastighedssensor. RVE32 har et væld af styreenheder, herunder 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog strømforsyning Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA kan programmeres frit/AO-defineres.

MODBUS interface er standard konfiguration af RVE32, ingen option er påkrævet. RVE32 kan tilsluttes overordnede automationssystemer via MODBUS.

03 Fordel:

· God lavfrekvent ydeevne (1,5 gange drejningsmomentet ved 0,5 Hz åben sløjfe), som bedre opfylder kravene til fuld belastning;

· Det har fordelen ved hurtig drejningsmomentrespons, og når belastningen svinger, er strømudsvinget lille;

· Det har god overbelastningskapacitet og miljøtilpasningsevne og har høj driftssikkerhed;

· Den lavfrekvente udgangsydelse er god, drejningsmomentresponsen er hurtig, og hastighedsstabiliseringsnøjagtigheden er høj.

· Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

· Stærk miljøtilpasningsevne, fuldstændig uafhængig luftkanaldesign kan i høj grad forbedre modstanden mod barske miljøer såsom olieforurening, støv og fugtighed;

04 Systemintroduktion:

I dette system drives en 160KW hejsemotor af en RVE32 200KW inverter, og den ene hejse driver samtidig venstre og højre to vogne til at gå op og ned af hinanden, det vil sige, at en af vognene fodrer opad, og den anden vogn går ned til en tom bil. Inverterbusspændingen kan pumpes op i tilfælde såsom decelerationsbremsning og topaflastning, og den eksterne bremseenhed og bremsemodstanden bruges til at opnå hurtig bremsning og stop.

05 Teknisk parameter:

06 Anvendelse på webstedet:

I henhold til pladssituationen på stedet er der installeret en inverter i RVE32-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Højovnens dobbelte bilhejsetilførselskontrolsystem ved hjælp af RVE32-inverter har været sat i drift i mere end tre år og har opnået gode økonomiske og sociale fordele.

Styreenheden fungerer pålideligt, har god miljøtilpasningsevne, kan modstå barske miljøer såsom olieforurening, støv og fugtig varme og har en lav fejlrate;

Indse den jævne løft og hastighedsændring af feederen, og undgå fænomenet med store opstartsvibrationer, let glidning og trailerfænomen i det traditionelle spilsystem;

Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet.

08 Kundefordele:

Virkningen af mekaniske dele er lille, mængden af udstyrsvedligeholdelse reduceres, og vedligeholdelsesomkostningerne er meget sparet;

Frekvensomformerens omfattende beskyttelsesfunktion sikrer kontinuitet i produktionen;

Driften af ​​systemet er sikker og pålidelig, og de økonomiske fordele er bemærkelsesværdige.
