01 Introduktion:

Pumpenheden er hovedudstyret i den nuværende olieproduktion, hvoraf antallet er mere end 100.000. Den samlede installerede kapacitet af elmotoren er 35 millioner KW, og det årlige strømforbrug er mere end 10 milliarder kWh. Pumpenhedens elforbrug udgør omkring 40% af oliefeltets samlede elforbrug, og driftseffektiviteten er meget lav, den gennemsnitlige driftseffektivitet er kun 25%, effektfaktoren er lav, og det elektriske energispild er stort. Derfor er energibesparelsespotentialet i pumpeenheder enormt, og olieindustrien er også en nøgleindustri for at fremme "energibesparelse af motorsystemer". Ved at bruge D71 frekvensomformeren kan pumpeenhedens bevægelseslov tilpasses til oliebrøndens skiftende arbejdsforhold for at forbedre systemets effektivitet og opnå formålet med energibesparelse og produktionsstigning.

02 Funktioner:

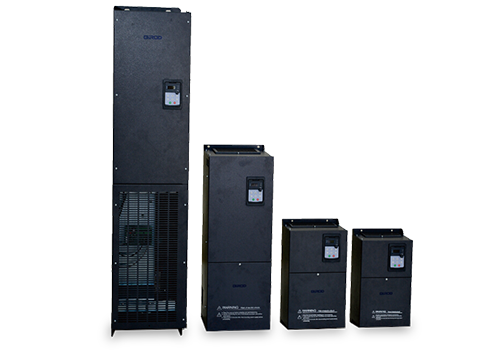

D71 er en vægmonteret inverter, effektområdet er 0,75KW-500KW, spændingsniveauet for den indkommende netspænding er 380V-480V, og styringsmetoden er vektorstyring uden hastighedssensor.

D71 har et væld af styreenheder, inklusiv 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog strømforsyning Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA, kan frit defineres som AI/AO. MODBUS interface er standard konfiguration af D71, ingen option er påkrævet. D71 kan tilsluttes overordnede automationssystemer via MODBUS.

03 Fordel:

· God lavfrekvent drejningsmomentydelse (1,5 gange drejningsmomentoutput ved åben sløjfe 0,5Hz), lavfrekvent stort drejningsmoment;

· 15kW og derover er udstyret med standard DC-reaktorer, som yder godt i harmonisk kontrol og stabilitet, hvilket hjælper kunder med at spare hardwareomkostninger;

· Det har fordelen ved hurtig drejningsmomentrespons, og når belastningen svinger, er strømudsvinget lille;

· Det har god overbelastningskapacitet og miljøtilpasningsevne og har høj driftssikkerhed;

· Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

· Den har en stærk miljøtilpasningsevne, og det helt uafhængige luftkanaldesign kan i høj grad forbedre modstanden mod barske miljøer som olieforurening, støv og fugtig varme.

04 Systemintroduktion:

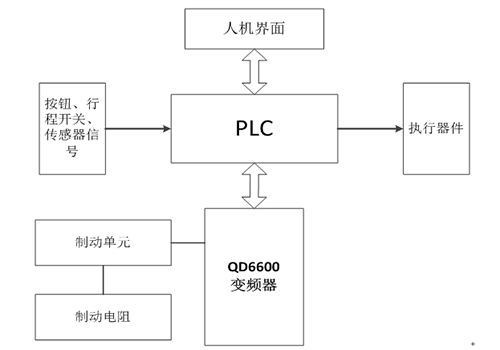

I dette system driver en D71 110KW inverter 75KW motoren på pumpeenheden kowtow og forbinder berøringsskærmen, PLC'en og inverteren til systemet gennem RS-485 seriel kommunikation. Inverteren realiserer energiforbrugsbremsning gennem bremseenhed og bremsemodstand.

05 Teknisk parameter:

06 Anvendelse på webstedet:

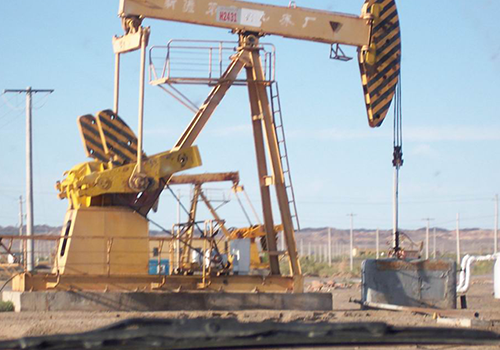

I henhold til pladssituationen på stedet er der installeret en inverter i D71-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Oliefeltspumpeenheden kowtow-maskinekontrolsystem ved hjælp af D71-inverter har været sat i drift i mere end tre år og har opnået gode økonomiske og sociale fordele:

Styreenheden fungerer pålideligt, har god miljøtilpasningsevne, kan modstå barske miljøer såsom olieforurening, støv og fugtig varme og har en lav fejlrate;

Udvindingshastigheden kan justeres dynamisk, hvilket sparer energi og øger produktionen af ​​råolie på samme tid;

Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet.

08 Kundefordele:

Virkningen af mekaniske dele er lille, mængden af udstyrsvedligeholdelse reduceres, og vedligeholdelsesomkostningerne er meget sparet;

Inverterens omfattende beskyttelsesfunktion sikrer kontinuitet i produktionen;

Den energibesparende effekt er bemærkelsesværdig, og råolieproduktionen øges kraftigt;

Driften af ​​systemet er sikker og pålidelig, og de økonomiske fordele er bemærkelsesværdige.
