01 Introduktion:

Papirindustrien er en vigtig basal råvareindustri, der er tæt forbundet med udviklingen af den nationale økonomi og sociale virksomheder, og en vigtig søjleindustri i mit lands nationale økonomi. På nuværende tidspunkt har mere end 80 % af transmissionsudstyret på nye papirmaskiner taget vekselstrømsomformere til sig.

Raffiner er en meget kritisk del af pulpproduktionen. Dens papirmasseproduktionslinje er sammensat af en række understøttende udstyr. For at forbedre produktionseffektiviteten og sikre kvaliteten af ​​papirmasse har hver transmissionsdel behov for en høj grad af koordinering. På nuværende tidspunkt vedtager den vigtige transmission af avancerede produktionslinjer frekvenskonvertering. køre. D71 inverter har en bred vifte af applikationer i papirindustrien.

02 Funktioner:

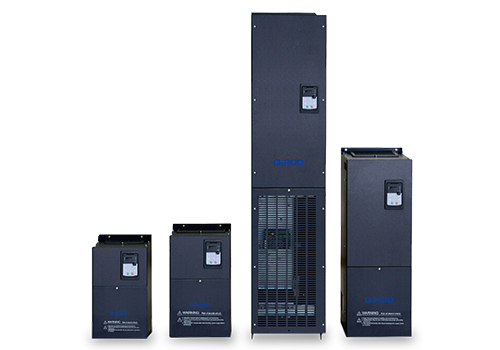

D71 er en vægmonteret inverter, effektområdet er 0,75KW-500KW, spændingsniveauet for den indkommende netspænding er 380V-480V, og styringsmetoden er vektorstyring uden hastighedssensor.

D71 har et væld af styreenheder, inklusiv 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog strømforsyning Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA, kan frit defineres som AI/AO.

MODBUS interface er standard konfiguration af D71, ingen option er påkrævet. D71 kan tilsluttes overordnede automationssystemer via MODBUS.

03 Fordel:

· Stort startmoment, 1,5 gange drejningsmomentet ved åben sløjfe 0,5Hz, der opfylder kravene til raffinaderidrift;

· Det har fordelen ved hurtig drejningsmomentrespons, og når belastningen svinger, er strømudsvinget lille;

· Det har god overbelastningskapacitet og miljøtilpasningsevne og har høj driftssikkerhed;

· Super strømforsyningsnettilpasningsevne, anti-strømnetudsvingsevne op til ±15%, for at sikre stabiliteten af udgangsspænding, strøm, hastighed;

· Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

· Den har en stærk miljøtilpasningsevne, og det helt uafhængige luftkanaldesign kan i høj grad forbedre modstanden mod barske miljøer som olieforurening, støv og fugtig varme.

04 Systemintroduktion:

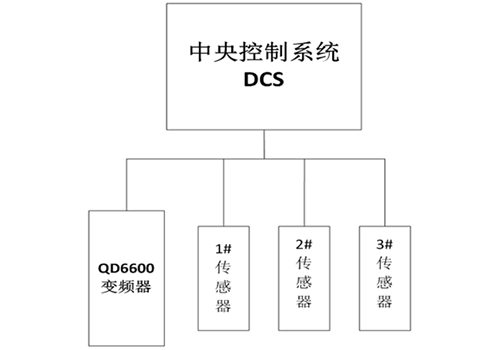

I dette system drives raffinaderens 110KW-hovedmotor af D71 110KW-inverteren, og det centrale styresystem DCS er forbundet med alle executive komponenter og sensorer i hele produktionslinjen for at overvåge feltforholdene for hvert transmissionssystem i realtid. Det centrale kontrolsystem styrer start-stop, frekvensindstilling, fejlnulstilling og andre kommandoer for alle invertere og indsamler samtidigt data som strøm, spænding, busspænding og driftsfrekvens for alle invertere for at overvåge hver inverter i realtid.

05 Teknisk parameter:

06 Anvendelse på webstedet:

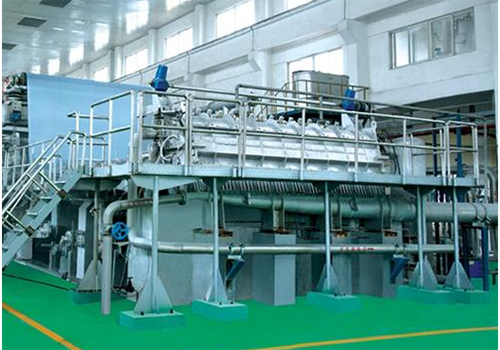

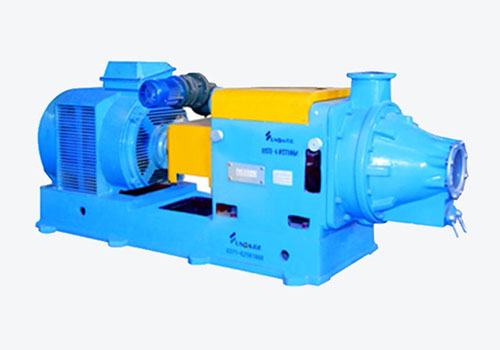

I henhold til pladssituationen på stedet er der installeret en inverter i D71-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Raffinerstyringssystemet ved hjælp af D71 inverter har været sat i drift i mere end tre år og har opnået gode økonomiske og sociale fordele:

Styreenheden fungerer pålideligt, har god miljøtilpasningsevne, kan modstå barske miljøer såsom olieforurening, støv og fugtig varme og har en lav fejlrate;

Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

Fodermængden styres af motorens faktiske kørestrøm, og den har overbelastnings-pre-alarmfunktion og trip-fri funktion, som kan sikre motorens sikkerhed og kontinuitet i produktionen;

De økonomiske fordele er bemærkelsesværdige, strømbesparelseseffekten er mere end 20%, og hele investeringen øget med frekvenskonverteringskontrolsystemet kan genvindes på mere end et år.

08 Kundefordele:

Praktisk hastighedsregulering, som kan sikre ensartet blanding af maling og medium; Reducer tabet af gearkasse, spar i høj grad vedligeholdelsesomkostninger;

Frekvensomformerens omfattende beskyttelsesfunktion sikrer kontinuitet i produktionen.

Online trinløs hastighedsregulering, forskellige varianter bruger forskellige slibehastigheder;

De økonomiske fordele er betydelige, og hele investeringen øget med frekvenskonverteringskontrolsystemet kan genvindes på mere end et år
