01 Introduktion:

I de senere år er industrielt vaskeudstyr hovedsageligt baseret på vandvaskeudstyr, og anvendelsen af frekvensomformere er blevet mere og mere populær. Derfor har frekvensomformere bragt en ny teknologisk revolution til industrielt vaskeudstyr. D71 inverter har indbygget enkel PLC-funktion, som kan realisere automatiske multi-speed, fremad- og bakfunktioner uden ekstern controller. Den har en bred vifte af anvendelser i den industrielle vaskemaskineindustri.

02 Funktioner:

D71 er en vægmonteret inverter, effektområdet er 0,75KW-500KW, spændingsniveauet for den indkommende netspænding er 380V-480V, og styringsmetoden er vektorstyring uden hastighedssensor.

D71 har et væld af styreenheder, inklusiv 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog strømforsyning Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA, kan frit defineres som AI/AO.

MODBUS interface er standard konfiguration af D71, ingen option er påkrævet. D71 kan tilsluttes overordnede automationssystemer via MODBUS.

03 Fordel:

· Stort startmoment, 1,5 gange drejningsmomentudgangen ved åben sløjfe 0,5Hz, med stærk lavfrekvent belastningskapacitet;

· Det har fordelen ved hurtig drejningsmomentrespons, og når belastningen svinger, er strømudsvinget lille;

· Stor margindesign af IGBT-modul, velegnet til langvarig drift af hyppig fremadgående og tilbagegående højstrøm;

· Højhastighedskontrolpræcision, stabil hastighed ved høj frekvens; Indbygget enkel PLC-funktion, intet behov for ekstern vaskemaskinecontroller;

· Den har en stærk miljøtilpasningsevne, og det helt uafhængige luftkanaldesign kan i høj grad forbedre modstanden mod barske miljøer som olieforurening, støv og fugtig varme.

04 Systemintroduktion:

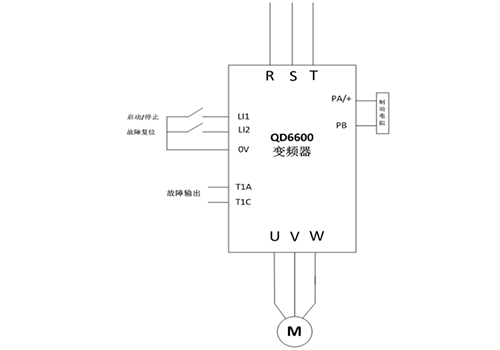

I dette system styres den industrielle vaskemaskines 7,5KW motor af D71 11KW inverteren, funktionen af vaskemaskinecontrolleren realiseres gennem den indbyggede simple PLC-funktion, og den hurtige bremsning og parkering realiseres gennem bremsemodstanden.

05 Teknisk parameter:

06 Anvendelse på webstedet:

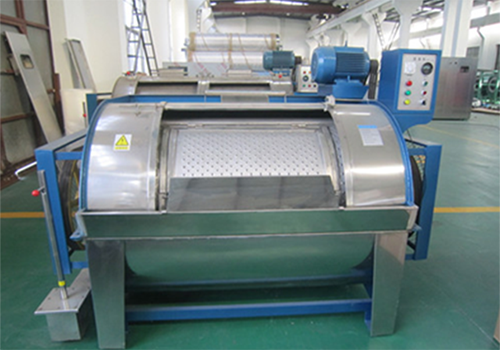

I henhold til pladssituationen på stedet er der installeret en inverter i D71-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Det industrielle vaskemaskines kontrolsystem ved hjælp af D71 inverter har været sat i drift i mere end tre år og har opnået gode økonomiske og sociale fordele:

Styreenheden fungerer pålideligt, har god miljøtilpasningsevne, kan modstå barske miljøer såsom olieforurening, støv og fugtig varme og har en lav fejlrate;

Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

De økonomiske fordele er betydelige, og hele investeringen øget med frekvensomregningskontrolsystemet kan inddrives på mere end et år.

08 Kundefordele:

Indbygget enkel PLC-funktion, sparer kundeomkostninger;

Kørehastigheden er stabil gennem hele processen for at sikre rengøringsprocessens krav;

Støjen er betydeligt reduceret og mere støjsvag;

De økonomiske fordele er betydelige, og hele investeringen øget med frekvensomregningskontrolsystemet kan inddrives på mere end et år.
