01 Introduktion:

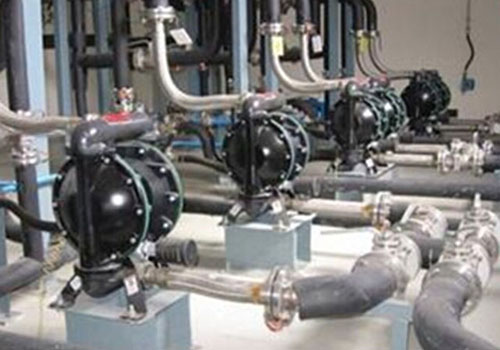

Membranpumpe er en ny type transportmaskine, som i øjeblikket er den innovative type pumpe i Kina, der bruger trykluft som strømkilde. For alle slags ætsende væsker, væsker med partikler, høj viskositet, flygtige, brændbare og meget giftige væsker, kan de udtømmes. Membranpumper er blevet brugt i olie-, kemiske, ikke-jernholdige fødevarer, elektronik, keramik, tekstiler og andre industrier. De installeres ved forskellige specielle lejligheder for at udvinde forskellige medier, der ikke kan pumpes med konventionelle pumper. Som industrielt styreudstyr har RVE32 frekvensomformer en bred vifte af anvendelser i membranpumper.

02 Funktioner:

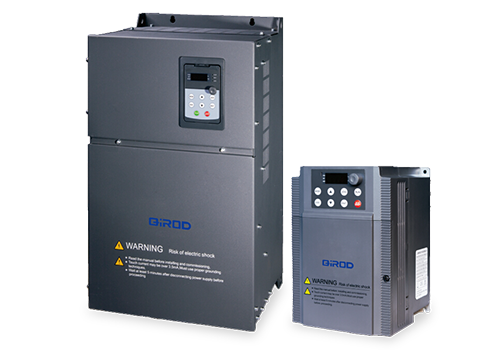

RVE32 er en vægmonteret inverter, effektområdet er 0,75KW-500KW, spændingsniveauet for den indkommende netspænding er 380V-480V, og styringsmetoden er vektorstyring uden hastighedssensor. RVE32 har et væld af understationer, herunder 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog strømforsyning Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA kan programmeres frit/AO-defineres. MODBUS interface er standard konfiguration af RVE32, ingen option er påkrævet. RVE32 kan tilsluttes overordnede automationssystemer via MODBUS.

03 Fordel:

· Giv 250% af den nominelle elektriske strøm under lavfrekvent drift og acceleration, som opfylder kravene til membranpumpedrift;

· Med hastighedskontrolnøjagtighed er kontrolnøjagtigheden 0,2%, og nøjagtig hastighedskontrol opnås;

· Det har fordelen ved hurtig drejningsmomentrespons, og når belastningen svinger, er strømudsvinget lille;

· God EMC elektromagnetisk kompatibilitet, tilpasning til forskellige komplekse miljøer;

· Det har god overbelastningskapacitet og miljøtilpasningsevne og har høj driftssikkerhed;

· Den har en stærk miljøtilpasningsevne, og det helt uafhængige luftkanaldesign kan i høj grad forbedre modstanden mod barske miljøer som olieforurening, støv og fugtig varme.

04 Systemintroduktion:

I aluminiumoxidproduktionssystemet pumpes den kvalificerede rå malmpulp til højtryksopløseren gennem membranen, 55KW membranpumpen drives af en RVE32 75KW inverter, og 4-20mA feedback-signalet, der udsendes af det elektromagnetiske gylleflowmåler, sendes til det inverterede flowmeter. Den lukkede sløjfe-kontrol er realiseret på feedback-porten på PI-regulatoren, så strømningshastigheden af ​​gyllen kan ændres inden for et givet område for at sikre opløsningshastigheden af ​​aluminiumoxid.

05 Teknisk parameter:

06 Anvendelse på webstedet:

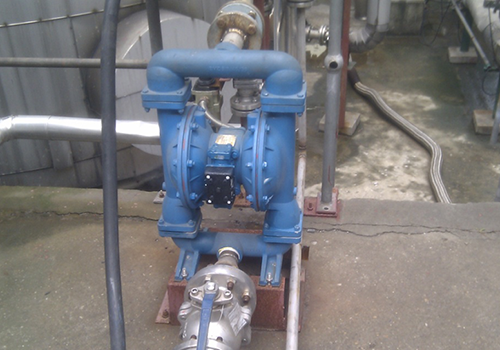

I henhold til pladssituationen på stedet er der installeret en inverter i RVE32-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

RVE32-inverteren har været brugt på membranpumpen i mere end tre år uden fejl. Praksis har bevist, at RVE32 inverteren har ydeevne med hensyn til kvalitet og ydeevne og sparer energi i processen med hastighedsregulering. Effekten har givet brugerne håndgribelige fordele og etableret et godt omdømme blandt brugerne.

Styreenheden fungerer pålideligt, har god miljøtilpasningsevne, kan modstå barske miljøer såsom olieforurening, støv og fugtig varme og har en lav fejlrate;

Pålidelig og stabil drift, fleksibel og bekvem kontrol, nøjagtig kontrol og høj præcision;

Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

De økonomiske fordele er betydelige, og prisen pr. enhedsprodukt reduceres.

08 Kundefordele:

Det garanterer fuldt ud den nøjagtige tilførsel af membranpumpen, optimerer produktionsindekset i høj grad, forbedrer opløsningshastigheden af aluminiumoxid i gyllen og udstyrets produktionskapacitet og opnår enorme økonomiske fordele;

Frekvensomformerens omfattende beskyttelsesfunktion sikrer kontinuitet i produktionen;

Forbedringen og optimeringen af ​​udstyrsteknologiniveau reducerer i høj grad arbejdsbyrden for udstyrsvedligeholdelse og vedligeholdelsesomkostninger;

De økonomiske fordele er bemærkelsesværdige, prisen pr. enhedsprodukt reduceres, og der opnås gode sociale og økonomiske fordele.
