01 Introduktion:

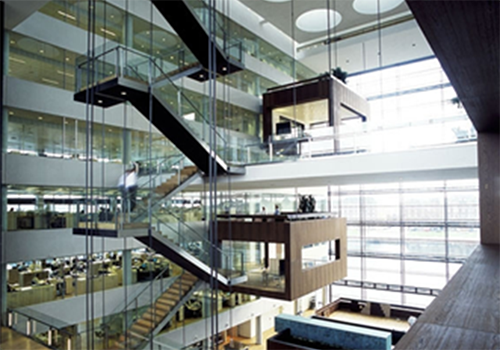

Begrebet HVAC omfatter opvarmning, ventilation og aircondition, så det har et bredere koncept end centralt klimaanlæg. Konceptet med energibesparelser i HVAC er ikke at reducere miljøet eller undertrykke energiefterspørgslen i bytte for energibesparelser, men at forbedre bygningers energieffektivitet gennem anvendelse af integrerede ressourceplanlægningsmetoder og teknikker til energiefterspørgselssidestyring (DSM) med begrænsede ressourcer og energiforbrugsomkostninger for at opnå social og økonomisk effektivitet for at imødekomme de voksende miljøbehov. D71-inverter er blevet meget brugt i varme-, ventilations- og klimaanlæg i avancerede steder som lufthavne, radio- og tv-bygninger, hospitaler og undergrundsbaner.

02 Funktioner:

D71 er en vægmonteret inverter, effektområdet er 0,75KW-500KW, spændingsniveauet for den indkommende netspænding er 380V-480V, og styringsmetoden er vektorstyring uden hastighedssensor.

D71 har et væld af styreenheder, inklusiv 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog strømforsyning Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA, kan frit defineres som AI/AO.

MODBUS interface er standard konfiguration af D71, ingen option er påkrævet. D71 kan tilsluttes overordnede automationssystemer via MODBUS.

03 Fordel:

· God lavfrekvent drejningsmomentydelse (1,5 gange drejningsmomentoutput ved åben sløjfe 0,5Hz), lavfrekvent stort drejningsmoment;

· Det har fordelen ved hurtig drejningsmomentrespons, og når belastningen svinger, er strømudsvinget lille;

· Det har god overbelastningskapacitet og miljøtilpasningsevne og har høj driftssikkerhed;

· Super strømforsyningsnettilpasningsevne, anti-strømnetudsvingsevne op til ±15%, for at sikre stabiliteten af udgangsspænding, strøm, hastighed;

· 15kW og derover er udstyret med standard DC-reaktorer, som yder godt i harmonisk kontrol og stabilitet, hvilket hjælper kunder med at spare hardwareomkostninger;

· Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

· Den har en stærk miljøtilpasningsevne, og det helt uafhængige luftkanaldesign kan i høj grad forbedre modstanden mod barske miljøer som olieforurening, støv og fugtig varme.

04 system introduktion:

I dette system er to 110KW kølevandspumper drevet af to D71 110KW invertere, og der er også flere D71 invertere, der driver ventilatorer (inklusive indendørs ventilatorer og køletårnsventilatorer). I kølevandscirkulationssystemet sendes signal 1 (temperatursignal eller tryksignal) fra vandindløbskredsløbet og signal 2 (temperatursignal eller tryksignal) fra vandudløbskredsløbet til det analoge modul for at opnå det analoge feedbacksignal fra inverteren. Gennem inverterens indbyggede PID-funktion realiseres den lukkede kredsløbsautomatik.

05 Teknisk parameter:

06 Anvendelse på webstedet:

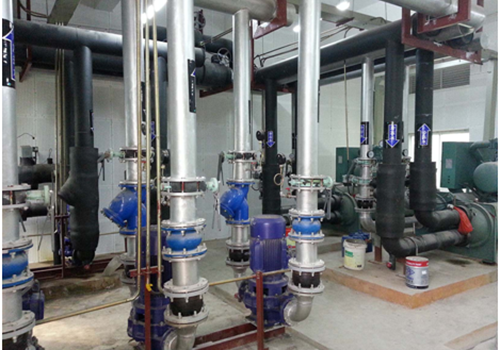

I henhold til pladssituationen på stedet er der installeret en inverter i D71-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Opvarmnings-, ventilations- og klimastyringssystemet ved hjælp af D71 inverter har været sat i drift i mere end tre år og har opnået gode økonomiske og sociale fordele:

Styreenheden fungerer pålideligt, har god miljøtilpasningsevne, kan modstå barske miljøer såsom olieforurening, støv og fugtig varme og har en lav fejlrate;

Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

Det centrale klimaanlæg anvender frekvenskonvertering med lukket kredsløb, med hurtig dynamisk respons og høj grad af automatisering, og hele systemet realiserer digital og intelligent styring;

De økonomiske fordele er bemærkelsesværdige, den grundlæggende energibesparende effekt er 35% til 55%, og hele investeringen øget med frekvensomdannelseskontrolsystemet kan genvindes på mere end et år.

08 Kundefordele:

PID lukket kredsløb automatisk kontrol reducerer arbejdsbyrden og forbedrer arbejdseffektiviteten;

Reducerede motortab og vedligeholdelsesomkostninger;

Frekvensomformerens omfattende beskyttelsesfunktion sikrer kontinuitet i produktionen;

Reducer støjen fra vandpumpen og forbedre bygningens komfort;

De økonomiske fordele er betydelige, og hele investeringen øget med frekvenskonverteringskontrolsystemet kan inddrives på mere end et år.
