01 Introduktion:

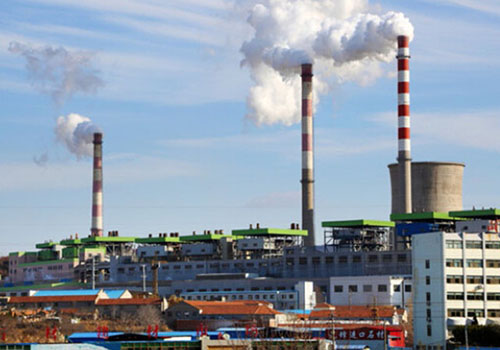

Vinteren i det nordlige Kina er lang og kold, og opvarmningsmetoder som opvarmning og jordvarme er blevet det vigtigste middel for folk her til at holde kulden ude om vinteren. Det termiske kraftværk transporterer den overophedede damp til hver varmevekslerstation gennem damptransmissionsrørledningen. I varmevekslerstationen opvarmer dampen det varme varme vand gennem varmeveksleren, og cirkulationspumpen sender det varme vand til det sekundære netværk og de forskellige varmevekslere gennem varmerørledningen. bruger. Shanghai Qidians D71-inverter er blevet meget brugt i kommunale områder, såsom opvarmning, HVAC, vandværker og rensningsanlæg. Vores produkter og løsninger har bemærkelsesværdige energibesparende effekter, sikker og pålidelig drift og er garantien for en stabil drift af det kommunale system.

02 Funktioner:

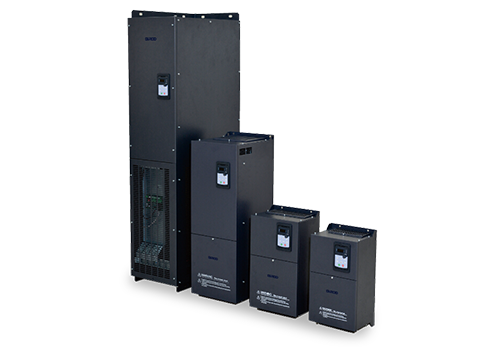

D71 er en vægmonteret inverter med et effektområde på 0,75KW-500KW, og spændingsniveaureguleringstilstanden for den indgående netspænding er 380V-480V, som er vektorstyring uden hastighedssensor. Den hastighedssensorløse vektorstyring er især velegnet til ventilatorer og pumper. Den hastighedssensorløse vektorstyring har ikke kun en hastigheds-lukket sløjfe, men også en strøm-lukket sløjfe, og motorens steady-state-strøm er mere stabil.

D71 har et væld af klientterminaler, herunder 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog indgang Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA, AI/AO kan frit defineres funktionsdefinerede. MODBUS interface er standard konfiguration af D71, ingen option er påkrævet. D71 kan tilsluttes overordnede automationssystemer via MODBUS. D71-seriens inverter har indbygget PID-funktion, betjeningen er mere fleksibel, og der er mange måder at styre grænsefladen på.

04 Systemintroduktion:

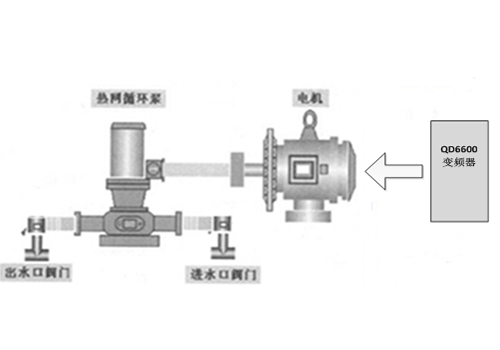

I dette system bruges en D71 110KW frekvensomformer til at drive en 110KW varmenetværkscirkulationspumpe. Ved at indsamle temperaturforskellen mellem systemets samlede output- og returvandstemperatur og sammenligne temperaturforskellen for brugersystemets returvandstemperatur i hvert område med systemdesigntemperaturforskellen, justeres cirkulationspumpens hastighed automatisk af den indbyggede PID-funktion i inverteren for at realisere justeringen af ​​systemets samlede flow og temperatur.

05 Teknisk parameter:

06 Anvendelse på webstedet:

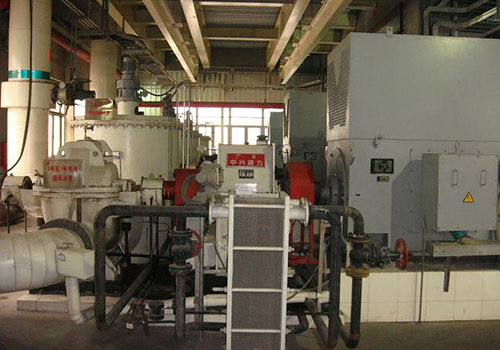

I henhold til pladssituationen på stedet er der installeret en inverter i D71-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Varmenetværkets cirkulerende vandpumpesystem ved hjælp af D71 inverter har været sat i drift i mere end tre år og har opnået gode økonomiske og sociale fordele:

Kontrolanordningen fungerer pålideligt og har en lav fejlrate;  Gennem PID automatisk justering elimineres fænomenet med ujævn opvarmning og afkøling af hver station i varmenetværket;

Realiser ubemandet drift af produktionen, reducere arbejdsintensiteten kraftigt og forbedre produktionseffektiviteten;

De økonomiske fordele er betydelige, og alle de øgede investeringer kan inddrives på mere end et år.

08 Kundefordele:

Opvarmningen og afkølingen af hver station i varmenettet er ensartet, hvilket sikrer fjernkundernes varmebehov og undgår overophedning af nærkunderne.

Realisere ubemandet drift af produktionen og forbedre produktionseffektiviteten;

Den mekaniske påvirkning reduceres, hvilket i høj grad sparer vedligeholdelsesomkostningerne;

Den energibesparende effekt er bemærkelsesværdig, og den øgede investering kan genvindes fuldt ud på mere end et år.
