01 Introduktion:

Roterende skæremaskine er et af hovedudstyret til produktion af krydsfiner. Den er opdelt i kort-baseret roterende skæremaskine og ikke-kort roterende skæremaskine. Med teknologiens fremskridt anvendes digital servostyringsteknologi også til produktion af roterende skæremaskine. Kævlefræseren roterer den resterende trækerne igen, så råvarerne udnyttes fuldt ud. Shanghai Qidian har selvstændigt udviklet et sæt systemer, der egner sig til forskellige typer roterende skæremaskiner på markedet. Efter praktisk anvendelse i Shandong, Hebei, Guangxi, Jiangxi og andre steder har det løst mange maskinfabrikanters bekymringer om den numeriske styring og automatisering af roterende skæreudstyr. krav.

02 Funktioner:

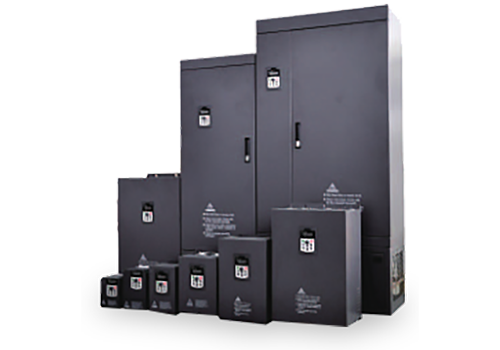

D51 er en vægmonteret inverter, effektområdet er 3KW-15KW, den indgående linjespænding er 380V-480V, og styringstilstanden er vektorstyring uden hastighedssensor og lukket-sløjfe vektorstyring.

03 Fordel:

· Har lavfrekvente drejningsmomentkarakteristika, 0,5Hz 180% nominelt drejningsmoment;

· Til komplekse roterende skæregenstande har den nok startmoment til at sikre, at motoren har en stærk skærekraft og ensartet output under tung skæring med lav hastighed;

· Det har hastighedskontrolnøjagtighed, kontrolnøjagtigheden er 0,2%, realiserer præcis hastighedskontrol, sikrer glatheden af roterende skæring og højhastigheds stop og genstart arbejde, som kan sammenlignes med importerede invertere;

· Drejningsmomentresponsen behøver kun 20ms, hvilket giver hurtig respons, og den overordnede køretilstand er mere stabil;

· God overbelastningskapacitet og miljøtilpasningsevne, høj driftssikkerhed;

· Fremragende AVR-funktion, supernettilpasning, holder udgangsmomentet konstant i tilfælde af spændingsudsving og kan opfylde den normale drift af roterende skæring, når den nominelle spænding er over 60℅;

· Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

· Den har en stærk miljøtilpasningsevne, og det helt uafhængige luftkanaldesign kan i høj grad forbedre modstanden mod barske miljøer som olieforurening, støv og fugtig varme.

04 Systemintroduktion:

I dette system drives den roterende skæremaskine af D51 frekvensomformeren, ledningsføringen til kontrolsystemet er enkel, ingen ekstern controller er nødvendig, alle funktioner realiseres af den indbyggede frekvensomformer, og hele systemet er økonomisk og pålideligt. Brug af den roterende encoder som afstandsmålingssensor kan forbedre målenøjagtigheden til 0,01 mm; ved at bruge den roterende encoder til at måle den faktiske hastighed af valsen kan man undgå fejlen forårsaget af den ustabile netspænding på tykkelsen af ​​den roterende skæring.

05 Teknisk parameter:

06 Anvendelse på webstedet:

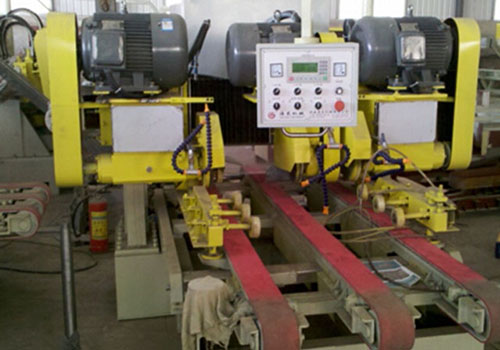

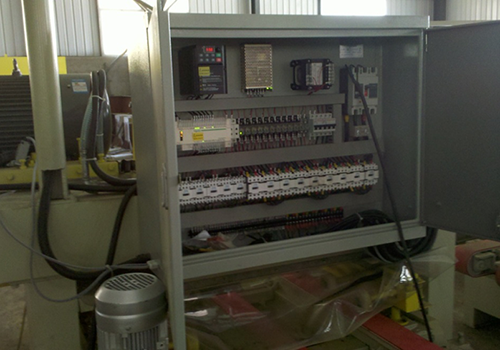

I henhold til pladssituationen på stedet er der installeret en inverter i D51-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Rotationsskæremaskinens styresystem ved hjælp af D51 inverter har været sat i drift i mere end tre år og har opnået gode økonomiske og sociale fordele:

Styreenheden fungerer pålideligt, har god miljøtilpasningsevne, kan modstå barske miljøer såsom olieforurening, støv og fugtig varme og har en lav fejlrate;

Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

De teknologiske parametre for roterende skæremaskiner indstilles online, og skæretykkelsen kan løbende justeres for at imødekomme forskellige markedskrav;

Hastighedsstyringens præcision er høj, og produktionsprodukterne er mere i overensstemmelse med kravene.

08 Kundefordele:

Tykkelsen af den roterende skæring er ensartet, overfladen er glat, og proceskravene er opfyldt;  Inverterens omfattende beskyttelsesfunktion kan sikre produktion, selv når elnettet svinger, og maksimere kontinuiteten i produktionen;  Forbedre produktionseffektiviteten og træudnyttelsen, beskyt miljøet og spar produktionsomkostninger.
