01 Introduktion:

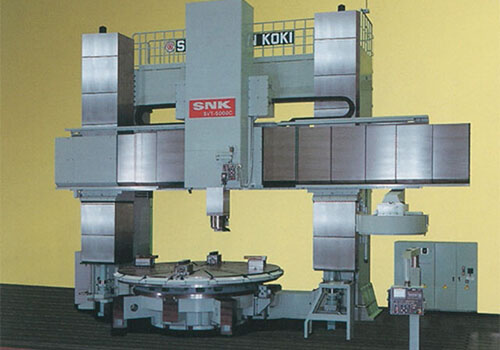

Lodrette drejebænke er stort mekanisk udstyr, der bruges til at bearbejde store og tunge emner med store radiale dimensioner og relativt små aksiale dimensioner og komplekse former. Såsom cylindrisk overflade, endeflade, konisk overflade, cylindrisk hul, konisk hul osv. på forskellige skiver, hjul og ærmer. Gevind, kugledrejning, profilering, fræsning og slibning er også muligt ved hjælp af ekstra anordninger. Spindlen på store værktøjsmaskiner styres af RVE32 inverter for at opnå stabil hastighedskontrol med gode lavfrekvente momentkarakteristika og hurtig responshastighed. Hurtig bremsning og stop opnås af bremseenhed og bremsemodstand.

02 Funktioner:

RVE32 er en vægmonteret inverter, effektområdet er 0,75KW-500KW, spændingsniveauet for den indkommende netspænding er 380V-480V, og styringsmetoden er vektorstyring uden hastighedssensor. RVE32 har et væld af styreenheder, herunder 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog strømforsyning Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA kan programmeres frit/AO-defineres.

MODBUS interface er standard konfiguration af RVE32 uden option. RVE32 kan tilsluttes overordnede automationssystemer via MODBUS.

03 Fordel:

· Giv 0,5 Hz 150% nominelt drejningsmoment, let at starte spindelmotoren;

· Med hastighedskontrolnøjagtighed er kontrolnøjagtigheden 0,2%, og nøjagtig hastighedskontrol opnås;

· Med god feltsvækkelseskontrol kan den opnå præcis kontrol, selv når den kører ved høj frekvens;

· Det har fordelen ved hurtig drejningsmomentrespons, og når belastningen svinger, er strømudsvinget lille;

· Det har god overbelastningskapacitet og miljøtilpasningsevne og har høj driftssikkerhed;

· Overlegen AVR-funktion, supernettilpasningsevne, garanterer udgangsspænding, strøm- og hastighedsstabilitet;

· Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse, begrænse for at sikre produktionskontinuitet;

· Den har en stærk miljøtilpasningsevne, og det helt uafhængige luftkanaldesign kan i høj grad forbedre modstanden mod barske miljøer som olieforurening, støv og fugtig varme.

04 Systemintroduktion:

I dette system er spindlen på en 55KW lodret drejebænk drevet af en RVE32 75KW frekvensomformer, og et hurtigt bremsestop opnås gennem en ekstern bremseenhed og bremsemodstand. Konstant hastighedsskæring opnås gennem open-loop vektorstyring, og hastighedsvariationen forårsaget af belastningsændringer er meget lille. Inverteren startes gennem styreterminalen, og den angivne hastighed styres af 0-10V analog spændingssignal fra styresystemet. Når motoren kører ved 70Hz, er hastighedsudsvinget mindre end 1 rpm, og strømudsvinget er mindre end 1A, hvilket giver præcis hastighedskontrol.

05 Teknisk parameter:

06 Anvendelse på webstedet:

I henhold til pladssituationen på stedet er der installeret en inverter i RVE32-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Det lodrette drejebænkestyringssystem ved hjælp af RVE32-inverter har været sat i drift i mere end tre år og har opnået gode økonomiske og sociale fordele:

Styreenheden fungerer pålideligt, har god miljøtilpasningsevne, kan modstå barske miljøer såsom olieforurening, støv og fugtig varme og har en lav fejlrate;

Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

Hastighedsstyringens præcision er høj, og produktionsprodukterne er mere i overensstemmelse med kravene; det lodrette drejebænkestyringssystem ved hjælp af QD6000-inverteren har været i drift i mere end tre år og har opnået gode økonomiske fordele og resultater.

08 Kundefordele:

Inverteren og spindelmotoren kører stabilt, hvilket reducerer vedligeholdelsesomkostningerne;

Inverterens omfattende beskyttelsesfunktion sikrer kontinuitet i produktionen;

Produktionen af produkter er mere i overensstemmelse med kravene, og fejlprocenten er stærkt reduceret.
