01 Introduktion:

Med den kontinuerlige udvikling af kraner er det vanskeligt for traditionel styringsteknologi at opfylde de stadig højere hastighedsregulerings- og kontrolkrav til kraner. I dag, med den hurtige udvikling af elektronisk teknologi, bliver kombinationen af ​​kran og elektronisk teknologi mere og mere tæt, og AC variabel frekvens hastighedskontrolenhed erstatter den traditionelle motorrotorserie modstandshastighedskontrolmetode. Blandt mange AC variabel frekvens hastighedskontrolenheder har RVE32 frekvensomformeren gjort den meget udbredt i forskellige applikationer på grund af dens stabilitet af ydeevne, rigdom af muligheder for udvidelsesfunktioner, fleksibilitet i programmeringsmiljøet, drejningsmomentkarakteristika og tilpasningsevne til brug ved forskellige lejligheder. Inverter indtager en meget vigtig position på high-end markedet.

02 Funktioner:

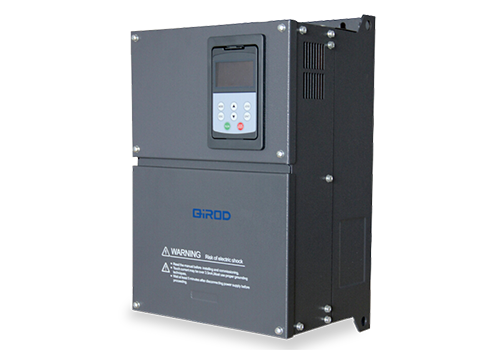

RVE32 er en vægmonteret inverter, effektområdet er 0,75KW-500KW, spændingsniveauet for den indkommende netspænding er 380V-480V, og styringsmetoden er vektorstyring uden hastighedssensor. RVE32 har et væld af understationer, herunder 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog strømforsyning Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA kan programmeres frit/AO-defineres.

MODBUS interface er standard konfiguration af RVE32, ingen option er påkrævet. RVE32 kan tilsluttes overordnede automationssystemer via MODBUS.

03 Fordel:

· Med lavfrekvente drejningsmomentkarakteristika kan den give 0,5 Hz 150% af det nominelle drejningsmoment for at sikre en jævn start af kranen med variabel frekvens.

· Pålidelig bremselogikstyring, bremsetiden er justerbar, samtidig med at krogen ikke glider, undgår den også motorens store startstrøm.

· Accelerations- og decelerationsprocessen er i overensstemmelse med S-kurvetilstanden, som øger stabiliteten af arbejdet, reducerer den mekaniske påvirkning og forlænger udstyrets levetid.

· Startstrømmen er lille, den nuværende indvirkning på elnettet er lille, spildet af strømforsyning er stærkt reduceret, og den energibesparende effekt er indlysende.

· Komplet beskyttelsesfunktion, forbedre sikkerhedsfaktoren og lette inspektion og vedligeholdelse.

· Den har en stærk miljøtilpasningsevne, og det helt uafhængige luftkanaldesign kan i høj grad forbedre modstanden mod barske miljøer som olieforurening, støv og fugtig varme.

04 Systemintroduktion:

I dette system drives 4 sæt 7,5KW motorer af en RVE32 45KW inverter for at realisere vognstyringen af portalkranen. RVE32 kan levere komplet bremseåbningslogikkontrol, høj- og lavhastighedskoblingskontrol, multimotor parallel vektorkontrol, justerbar bremsespændingskontrol, højfrekvent feltsvækkelsesdriftskontrol og andre funktioner for at opnå kontrol over portalkraner.

05 Teknisk parameter:

06 Anvendelse på webstedet:

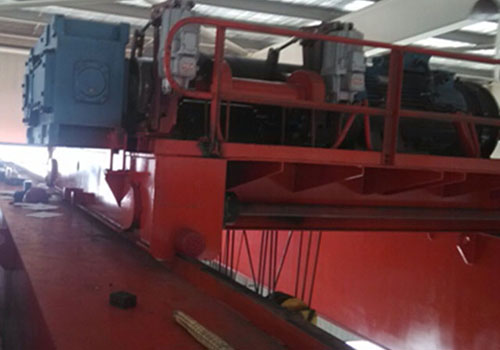

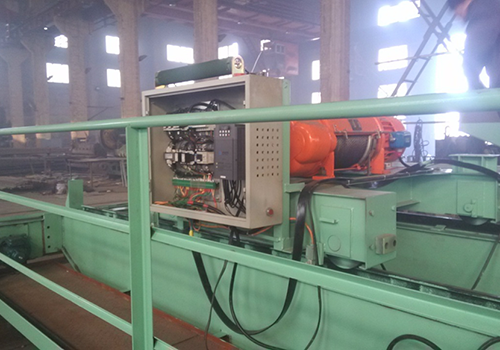

I henhold til pladssituationen på stedet er der installeret en inverter i RVE32-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Portalkranstyringssystemet ved hjælp af RVE32 inverter har været i drift i mere end tre år og har opnået gode økonomiske og sociale fordele:

*Styreenheden fungerer pålideligt, har god miljøtilpasningsevne, kan modstå barske miljøer såsom olieforurening, støv og fugtig varme og har en lav fejlrate;

* Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

* Start- og kørselsprocessen er glat og effektiv, sikker og pålidelig.

08 Kundefordele:

Inverteren og kranen fungerer stabilt, hvilket i høj grad reducerer vedligeholdelsesomkostningerne;

Inverterens omfattende beskyttelsesfunktion sikrer kontinuitet i produktionen;

Høj- og lavhastighedsskiftekontrol, høj effektivitet;

Bremsestyringen realiseres af frekvensomformeren, og sikkerheden er god.
