01 Introduktion:

Byggeelevator er et uundværligt vertikalt transportudstyr i opførelsen af moderne højhuse. Især spiller det en ekstremt vigtig rolle i opførelsen af ​​højhuse og superhøjhuse og spiller en uerstattelig rolle i at sikre byggeperioden og sikkerheden, reducere byggeomkostningerne og reducere arbejdsintensiteten. RVE32 inverter har god ydeevne og energibesparende effekt ved brug af bygningskonstruktionselevatorer.

02 Funktioner:

RVE32 er en vægmonteret inverter, effektområdet er 0,75KW-500KW, spændingsniveauet for den indkommende netspænding er 380V-480V, og styringsmetoden er vektorstyring uden hastighedssensor. RVE32 har et væld af understationer, herunder 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog strømforsyning Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA kan programmeres frit/AO-defineres. MODBUS interface er standard konfiguration af RVE32, ingen option er påkrævet. RVE32 kan tilsluttes overordnede automationssystemer via MODBUS.

03 Fordel:

· Det har lavfrekvente drejningsmomentkarakteristika og kan give 0,5 Hz 150 % nominelt drejningsmoment;

· Pålidelig bremsekontrol, sikker og pålidelig;

· Flertrins hastighedsjustering for at realisere funktionen af hurtig let belastningshastighed og langsom tung belastningshastighed;

· Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

· Den har en stærk miljøtilpasningsevne, og det helt uafhængige luftkanaldesign kan i høj grad forbedre modstanden mod barske miljøer som olieforurening, støv og fugtig varme.

04 Systemintroduktion:

I dette system drives hovedkredsløbsdelen af motoren af RVE32 37KW inverteren. Hele systemet styres af RVE32 frekvensomformeren, og kørehastigheden bruger to hastigheder til at realisere funktionen af ​​hurtig let belastningshastighed og langsom tung belastningshastighed. Udsend en gruppe relæbremsesignaler for at kontrollere åbning og lukning af motorens bremse.

05 Teknisk parameter

06 Anvendelse på webstedet:

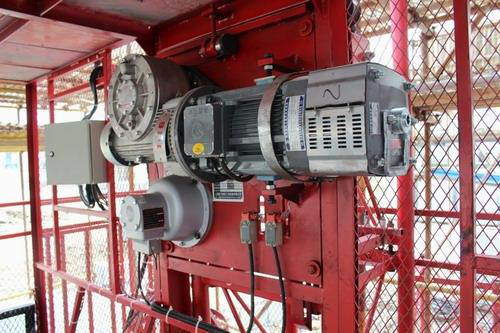

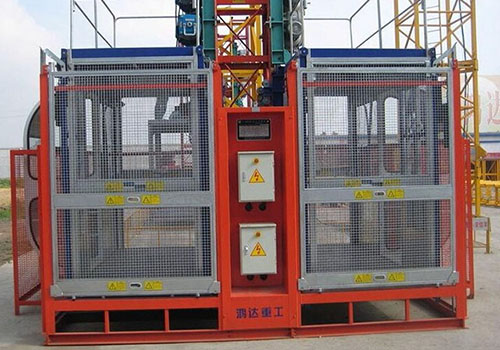

I henhold til pladssituationen på stedet er der installeret en inverter i RVE32-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Elevatorstyringssystemet ved hjælp af RVE32 inverter har været sat i drift i mere end tre år og har opnået gode økonomiske og sociale fordele.

Styreenheden fungerer pålideligt, har god miljøtilpasningsevne, kan modstå barske miljøer såsom olieforurening, støv og fugtig varme og har en lav fejlrate;

* Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

*Der er intet "slipkrog"-fænomen, når løftevægten er anderledes, når belastningen starter og stopper;

*Let belastningshastighed-op og løse reb-detektionsfunktioner opfylder kundernes krav til forbedring af produktionseffektivitet og sikkerhed.

08 Kundefordele:

Præcis hastighedskontrol forbedrer produktionseffektiviteten;

Reducer slid på udstyrs gear og reducer vedligeholdelsesomkostninger;

Sikker og pålidelig ydeevne for at sikre sikkerheden ved produktionsaktiviteter;
