01 Introduktion:

Med udviklingen af strømteknologi og forbedringen af frekvenskonverteringshastighedsreguleringsteknologien har den intelligente vandforsyningskontrolmetode med frekvensomdannelseshastighedsregulering som kernen erstattet den tidligere vandforsyningsmetode med multipumpeomskiftning og ventiljustering. Under regulering af hastigheden med variabel frekvens kan startstrømmen begrænses inden for mærkestrømmen, og dermed undgå påvirkning af elnettet under start. På grund af den jævne start af pumpen reduceres gennemsnitshastigheden ved normal drift, hvilket forlænger levetiden for udstyr såsom pumper og ventiler. Samtidig kan det eliminere vandhammereffekten ved start og stop. Med sin stabile ydeevne, enkle driftstilstand og funktion vil frekvensomformeren gøre det muligt for vandforsyningssystemet at spare elektricitet, vand og mandskab og endelig opnå formålet med højeffektiv drift.

02 Funktioner:

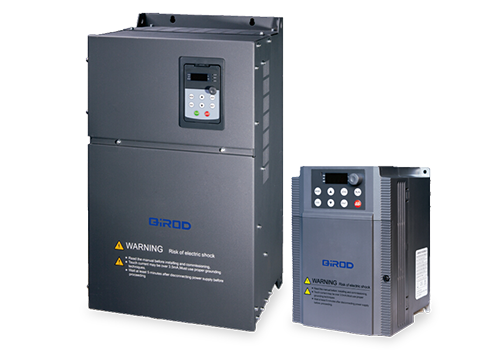

RVE32 er en skabsmonteret inverter, effektområdet er 0,75KW~500KW, den indgående spænding er 380V~480V, og kontrolmetoderne er sensorløs vektorstyring og vektorstyring. Den hastighedssensorløse vektorstyring er en slags vektorstyring, men der er ingen hastighedssensor, og motorens hastighedsfeedback-værdi estimeres gennem beregningen af ​​motormodellen. Kontrolnøjagtigheden og den dynamiske ydeevne af den hastighedssensorløse vektorstyring er ikke så god som vektorstyringen med hastighedslukket sløjfe, men den har også fordelene ved et simpelt system, ingen grund til at opretholde hastighedssensorer og lav pris, især for ventilatorer og pumper. Den traditionelle V/f-styring behøver heller ikke en hastighedssensor, men for højeffekts ventilator- og pumpemotorer, såsom V/f-styring uden strømsløjfestyring, er det let at forårsage strømudsving. Den hastighedssensorløse vektorstyring har ikke kun en hastigheds-lukket sløjfe, men også en strøm-lukket sløjfe, og motorens steady-state-strøm er mere stabil.

RVE32 har et væld af klientterminaler, herunder 8 digitale indgange (LI1~LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog strømforsyning Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA kan programmeres frit/AO-defineres. MODBUS interface er standard konfiguration af RVE32, ingen option er påkrævet. RVE32 kan tilsluttes overordnede automationssystemer via MODBUS.

RVE32 serien inverter har indbygget PID funktion, som er mere fleksibel i drift. Der er mange måder at styre grænsefladen på, som kan være fastkablet eller kommunikation.

04 Systemintroduktion:

I dette system anvendes tre dybbrøndspumper, og en 45KW dybbrøndspumpe bruges som en normalt åben pumpe for at opretholde den grundlæggende vandforsyningsfunktion. En 75 kW dybbrøndspumpe bruges som hovedkontrolpumpe, og en frekvensomformer konstant tryk automatisk vandforsyningskontrolenhed er installeret. Når vandforbruget ændres, justeres pumpens hastighed for at realisere konstant tryk vandforsyning af vandforsyningsnettet. En 75kW dybbrøndspumpe er installeret med et sæt fuld digital. AC-motorens softstart-controller bruges som en hjælpestyringspumpe. Når vandforsyningsvolumen ændrer sig meget, hvis hovedkontrolpumpen har arbejdet med fuld frekvens (eller frekvens), kan trykket i vandforsyningsledningsnettet ikke garanteres at være konstant. Regulatoren får hjælpestyringspumpen til at starte (eller stoppe) til at køre, og derefter kører hovedstyringspumpen med en variabel hastighed for at justere vandtrykket i rørnettet for at holde det konstant.

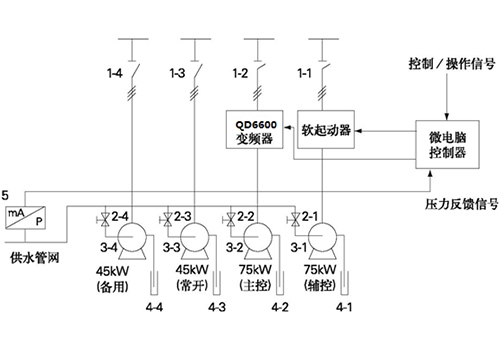

1- Strømafbryder 2- Envejsvandventil 3- Pumpens reaktans 4- Dybbrønds vandkilde 5- Tryksensor

05 Teknisk parameter:

06 Anvendelse på stedet:

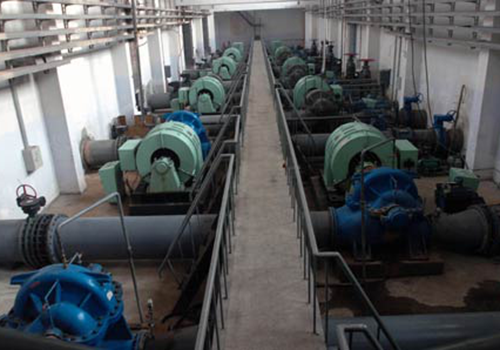

I henhold til pladssituationen på stedet er der installeret en inverter i RVE32-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Det konstante tryk vandforsyningssystem med RVE32 inverter har været i drift i mere end tre år og har opnået gode økonomiske og sociale fordele:

Kontrolanordningen fungerer pålideligt og har en lav fejlrate;

Vandforsyningstrykket er stabilt, hvilket eliminerer ulemperne ved højhusholdninger, der afskærer vandet under spidsbelastningsvandforbrug og for højt rørtryk under vandtrugsperioder;

Løs problemet med sandfjernelse, når pumpen er tændt, og overløbsproblemet under drift;

De økonomiske fordele er bemærkelsesværdige, og selve driftsstatistikken viser, at der kan spares 432.600 kWh el på et år. Beregnet til 0,3 yuan pr. kilowatt-time kan der spares omkring 129.800 yuan i elomkostninger. Mere end et år kan genvinde alle de øgede investeringer i det automatiske kontrolsystem med konstant tryk vandforsyning.

08 Kundefordele:

Vandtrykket i vandforsyningsrørnettet er stabilt og ændres ikke med ændringen af vandforbruget, hvilket forbedrer kvaliteten af vandforsyningen;

Det undgår fænomenet med rindende vand og vandlækage forårsaget af den unormale stigning i vandtrykket i vandforsyningsledningsnettet og reducerer vedligeholdelsesomkostningerne;

Den energibesparende effekt er bemærkelsesværdig, og den øgede investering i vandforsyningssystemet med konstant tryk kan genvindes fuldt ud på mere end et år;

Spild af vandressourcer undgås, og den yderligere udvidelse af tragtområdet med vandstandsfald dannet ved overdreven udnyttelse af grundvandet forhindres.
