01 Introduktion:

Vandressourcer er en vigtig faktor for økonomisk udvikling og bæredygtig social udvikling, og byernes spildevandsrensningshastighed er blevet et vigtigt symbol på, om en region er civiliseret eller ej. Den alvorlige forurening og stigende knaphed på vandressourcer er nu blevet et emne, der giver anledning til bekymring over hele verden. Med udviklingen af ​​økonomien i Kina er mængden af ​​byspildevand og industrispildevand steget kraftigt, hvilket giver en enorm markedsplads til vandbehandlingsindustrien. I spildevandsrensningsanlæg er beluftningsblæser og dykpumpe kerneudstyret til spildevandsbehandling. RVE32 inverter har en bred vifte af anvendelser inden for spildevandsrensning, og har opnået gode økonomiske og sociale fordele.

02 Funktioner:

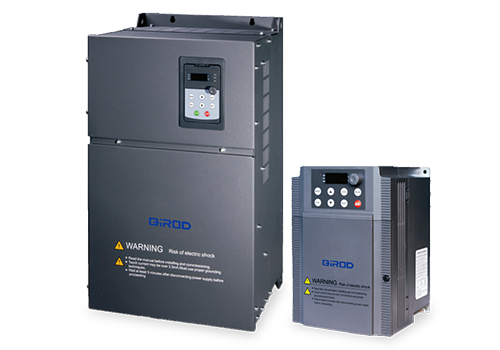

RVE32 er en vægmonteret inverter, effektområdet er 0,75KW-500KW, spændingsniveauet for den indkommende netspænding er 380V-480V, og styringsmetoden er vektorstyring uden hastighedssensor.

RVE32 har et væld af understationer, herunder 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog strømforsyning Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA kan programmeres frit/AO-defineres.

MODBUS interface er standard konfiguration af RVE32, ingen option er påkrævet. RVE32 kan tilsluttes overordnede automationssystemer via MODBUS.

03 Fordel:

· Stort startmoment, 1,5 gange drejningsmomentudgangen ved åben sløjfe 0,5Hz, der opfylder kravene til dykpumpedrift;

· Det har fordelen ved hurtig drejningsmomentrespons, og når belastningen svinger, er strømudsvinget lille;

· Det har god overbelastningskapacitet og miljøtilpasningsevne og har høj driftssikkerhed;

· Super strømforsyningsnettilpasningsevne, anti-strømnetudsvingsevne op til ±15%, for at sikre stabiliteten af udgangsspænding, strøm, hastighed;

· Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

· Den har en stærk miljøtilpasningsevne, og det helt uafhængige luftkanaldesign kan i høj grad forbedre modstanden mod barske miljøer som olieforurening, støv og fugtig varme.

04 Systemintroduktion:

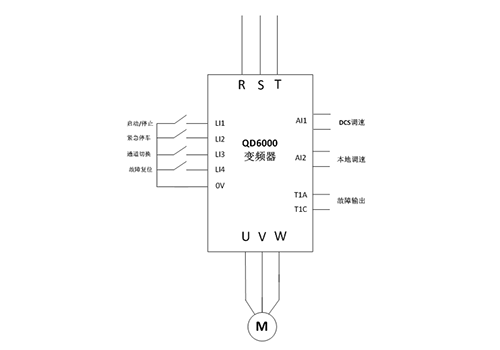

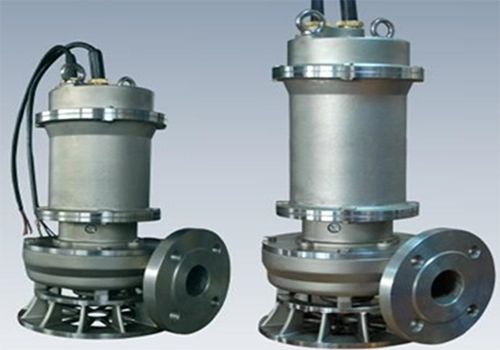

I dette system drives hovedmotoren i 110KW dykpumpen af RVE32 110KW inverteren, som er centralt styret af DCS-systemet i det centrale computerrum, og som også kan betjenes lokalt.

05 Teknisk parameter:

06 Anvendelse på webstedet:

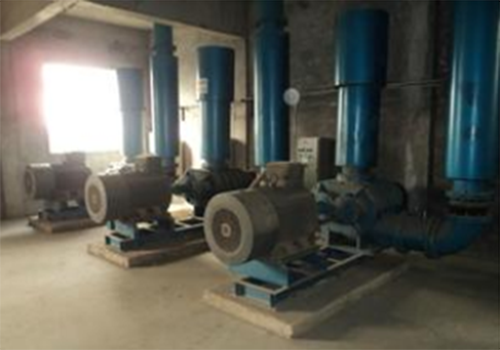

I henhold til pladssituationen på stedet er der installeret en inverter i RVE32-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Spildevandsbehandlingens dykpumpekontrolsystem ved hjælp af RVE32 frekvensomformer har været sat i drift i mere end tre år og har opnået gode økonomiske og sociale fordele:

Styreenheden fungerer pålideligt, har god miljøtilpasningsevne, kan modstå barske miljøer såsom olieforurening, støv og fugtig varme og har en lav fejlrate;

Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

I henhold til processens behov skal du gøre motoren blød start / blød stop, så det pludselige vrid og vandhammer-fænomen kan løses;

De økonomiske fordele er bemærkelsesværdige, strømbesparelseseffekten er mere end 20%, og hele investeringen øget med frekvenskonverteringskontrolsystemet kan genvindes på mere end et år.

08 Kundefordele:

Eliminerer mange kedelige manuelle handlinger, usikre skjulte farer og forbedrer arbejdseffektiviteten;

Reducerer kraftigt påvirkningen af ​​maskineriet, når pumpen startes, og reducerer vedligeholdelsesomkostningerne;

Inverterens omfattende beskyttelsesfunktion sikrer kontinuitet i produktionen;

De økonomiske fordele er betydelige, og hele investeringen øget med frekvenskonverteringskontrolsystemet kan inddrives på mere end et år.
