01 Introduktion:

Ventilatorbelastninger er meget udbredt, såsom forsyningsventilatorer og inducerede trækventilatorer af forskellige produktions- og huskedelsystemer, centrale airconditionventilatorer, friskluftsenheder, køletårnsventilatorer, udstødningsventilatorer på forskellige produktionssteder og tørretumblere på produktionslinjer. Ventilatorer er det vigtigste kraftudstyr i industri- og minevirksomheder. Ifølge statistikken fra relevante afdelinger er den installerede kapacitet af ventilatorer og pumper og motorer i landet omkring 35.000 MW, og strømforbruget tegner sig for omkring 40% af det nationale strømforbrug. Ved brug af RVE32-inverter i ventilatordrift er strømbesparelsesraten generelt 20%-60%, og investeringsgenopretningsperioden er 1-3 år. Fordelene er meget betydelige.

02 Funktioner:

RVE32 er en skabsmonteret inverter, effektområdet er 0,75KW-500KW, den indgående netspænding er 380V-480V, og kontroltilstanden er vektorstyring og vektorstyring uden hastighedssensor. Den hastighedssensorløse vektorstyring er en slags vektorstyring, som estimerer hastighedsfeedback-værdien af ​​motoren gennem beregning af motormodellen. Kontrolnøjagtigheden og den dynamiske ydeevne af den hastighedssensorløse vektorstyring er ikke så god som vektorstyringen med hastighedslukket sløjfe, men den har også fordelene ved et simpelt system, ingen grund til at opretholde hastighedssensor og lav pris, især velegnet til ventilator- og pumpemotorer. Den traditionelle V/f-styring behøver heller ikke en hastighedssensor, men for højeffekts ventilator- og pumpemotorer, såsom V/f-styring uden strømsløjfestyring, er det let at forårsage strømudsving. Den hastighedssensorløse vektorstyring har ikke kun en hastigheds-lukket sløjfe, men også en strøm-lukket sløjfe, og motorens steady-state-strøm er mere stabil.

RVE32 har et væld af klientterminaler, herunder 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog indgang Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA kan frit programmeres/AO-funktionsprogrammeres.

RVE32 serien inverter har indbygget PID funktion, som er mere fleksibel i drift. Der er mange måder at styre grænsefladen på, som kan være fastkablet eller kommunikation.

04 Systemintroduktion:

I alt fire motorer i denne kedel bruger RVE32 frekvensomformere til at styre henholdsvis damp, varm olie og varm røggas. Den varme røggas styres af to 315KW motorer og sendes til hovedventilatoren gennem rør til tørring af træmasse. To 315KW QD6000 invertere styrer henholdsvis de to blæsere og styrer blæsernes udgangseffekt ved at justere udgangsfrekvensen på RVE32, for at realisere den præcise regulering af strømmen af ​​varm røg, som ikke kun opfylder kravene til processen, men også er mere effektiv end at bruge en forrude. Det er mere energieffektivt at justere strømmen af ​​varm røg. De to andre 132KW motorer tilfører henholdsvis dampen fra dampgeneratoren og den varme olie fra den termiske oliegenerator ind i blandekammeret. Justeringen af ​​dampudgangen i dampgeneratoren kan styre trykket og temperaturen i dampgeneratoren, og justeringen af ​​den termiske olieudgang i den termiske oliegenerator kan styre temperaturen på den termiske oliegenerator. RVE32 justerer også outputtet af damp og varm olie ved at styre motorens udgangseffekt for at kontrollere dampgeneratorens tryk og temperatur og temperaturen på den varme oliegenerator.

05 Teknisk parameter:

06 Anvendelse på webstedet:

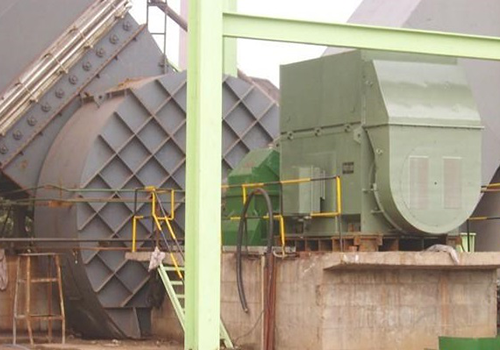

I henhold til pladssituationen på stedet er der installeret en inverter i RVE32-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Kedelventilatorstyringen ved hjælp af RVE32-inverter har været sat i drift i mere end fire år og har opnået gode økonomiske og sociale fordele:

Kontrolanordningen fungerer pålideligt og har en lav fejlrate;  Betydelig mindre støj;

Præcis regulering af varm røgstrøm for at opfylde produktionsproceskravene;

Forlænger levetiden for motorens og ventilatorens lejer, reducerer motorens varmeudvikling og reducerer mængden af ​​vedligeholdelse betydeligt;

De økonomiske fordele er betydelige, og hele investeringen øget med frekvensomregningskontrolsystemet kan inddrives på mere end et år.

08 Kundefordele:

Juster flowet nøjagtigt for at opfylde produktionsproceskravene;

Reducerede motortab og vedligeholdelsesomkostninger;

Den energibesparende effekt er bemærkelsesværdig, og investeringen øget med frekvenskonverteringskontrol kan genvindes fuldt ud på mere end et år.
