01 Introduktion

Den kemiske og farmaceutiske industri er de største strømforbrugere i nutidens industrivirksomheder, og graden af afhængighed af naturressourcer udgør mere end 60 %. Energiproblemet er en alvorlig udfordring. Der er to måder at grundlæggende løse energiproblemet på: Den ene er open source, og den anden er energibesparelse. Den energibesparende frekvenskonverteringsteknologi i RVE32-seriens inverter er en højeffektiv energibesparende ny teknologi med bred anvendelse, hurtig effekt og kort tilbagebetalingstid for investeringer. Almindelige omrørere i den kemiske og farmaceutiske industri er blevet brugt i vid udstrækning.

02 Funktioner

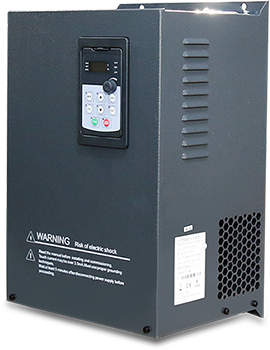

RVE32 er en vægmonteret inverter, effektområdet er 0,75KW-500KW, spændingsniveauet for den indkommende netspænding er 380V-480V, og styringsmetoden er vektorstyring uden hastighedssensor. RVE32 har et væld af understationer, herunder 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog strømforsyning Fast indgang, 24V hjælpestrømforsyning til digital indgang Alle LI/TA, AI/AO kan defineres frit funktionelt. MODBUS interface er standard konfiguration af RVE32, ingen option er påkrævet. RVE32 kan tilsluttes overordnede automationssystemer via MODBUS.

03 Fordel:

· Sørg for 250% af motorens mærkestrøm under lavfrekvent drift og acceleration for at opfylde kravene til mixerdrift;

· Overlegen AVR-funktion, supernettilpasningsevne, garanterer udgangsspænding, strøm- og hastighedsstabilitet;

· Med hastighedskontrolnøjagtighed er kontrolnøjagtigheden 0,2%, og nøjagtig hastighedskontrol er realiseret;

· Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

· Det har fordelen ved hurtig drejningsmomentrespons, og når belastningen svinger, er strømudsvinget lille;

· Stærk miljøtilpasningsevne, fuldstændig uafhængig luftkanaldesign kan i høj grad forbedre modstanden mod barske miljøer såsom olieforurening, støv og fugtighed;

· Det har god overbelastningskapacitet og miljøtilpasningsevne og har høj driftssikkerhed;

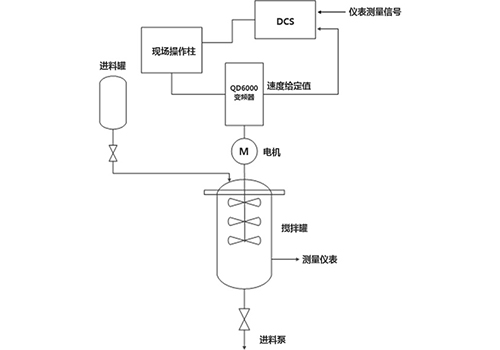

04 Systemintroduktion:

I dette system driver en RVE32 7,5KW inverter 7,5KW blandemotoren, driver røreventilatorbladene til at omrøre, og rører derefter jævnt gennem vakuumventilen og sender den derefter til fødepumpen for at deltage i den næste kemiske reaktion efter opfyldelse af kravene. Start/stop-driften af ​​frekvensomformeren realiseres gennem feltdriftskolonnen, og frekvensomformeren sender den faktiske værdi af motorhastigheden tilbage til DCS, og operatøren måler signalet og den faktiske hastighedsværdi i henhold til blandetankens instrument. Udgiv en kommando til frekvensomformeren for at øge eller mindske motorhastighedsreferencen.

05 Teknisk parameter

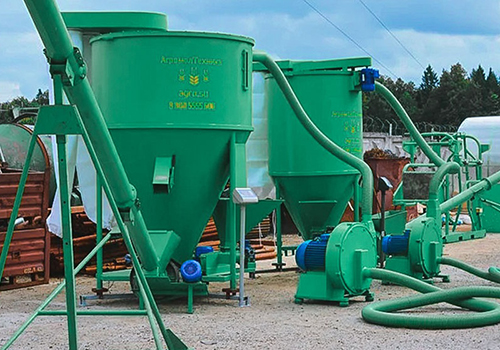

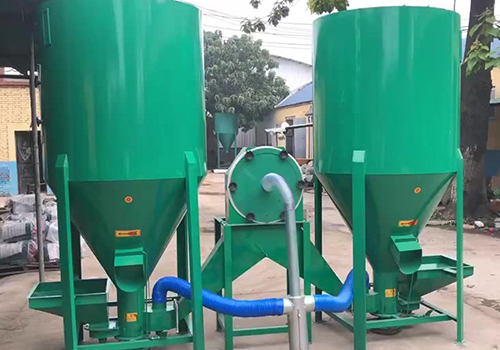

06 Anvendelse på webstedet:

I henhold til pladssituationen på stedet er en inverter i RVE32-serien installeret i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren:

07 Løberesultat:

Blanderstyringssystemet ved hjælp af RVE32 frekvensomformeren har været i drift i mere end tre år og har opnået gode økonomiske resultater.

Fordele og sociale fordele:

Styreenheden fungerer pålideligt, har god miljøtilpasningsevne, kan modstå barske miljøer såsom olieforurening, støv og fugtig varme og har en lav fejlrate;

Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

De økonomiske fordele er betydelige, og hele investeringen øget med frekvenskonverteringskontrolsystemet kan inddrives på mere end et år;

08 Kundefordele:

Pålidelig drift og lille vedligeholdelse, sparer vedligeholdelsesomkostninger;

Frekvensomformerens omfattende beskyttelsesfunktion sikrer kontinuitet i produktionen;

De økonomiske fordele er betydelige, og hele investeringen øget med frekvenskonverteringskontrolsystemet kan inddrives på mere end et år;
