01 Introduktion:

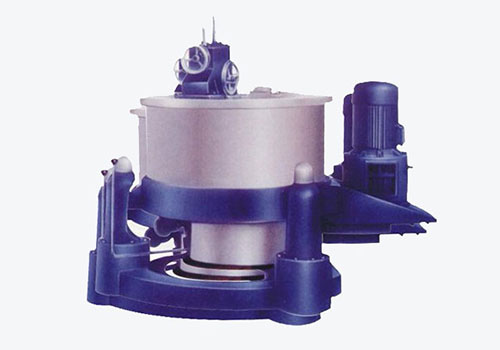

Den industrielle centrifuge er et af de vigtigste udstyr i den kemiske industri. Det adskiller hovedsageligt det faste og flydende gennem centrifugalkraft. Ifølge procesegenskaberne er materialet i begyndelsen hovedsageligt en fast-væske-blanding, og belastningen er relativt stor, når den lige er startet. Under påvirkning af centrifugalkraften strømmer det ud fra ydersiden af ​​centrifugalkraften, så en del af væsken adskilles, og med den yderligere stigning af motorhastigheden reduceres belastningen tilsvarende. RVE32 frekvensomformeren kan opfylde de teknologiske krav og realisere adskillelseseffekten ved at køre med flere forskellige hastigheder. Som industrielt styreudstyr har det en bred vifte af anvendelser i industrielle centrifuger.

02 funktioner:

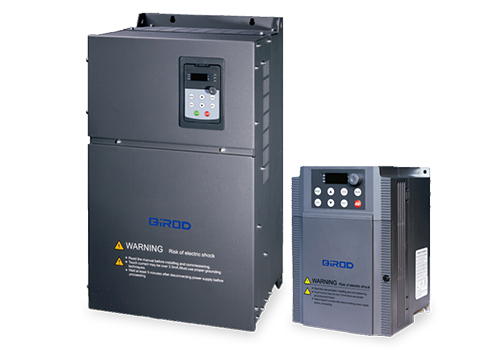

RVE32 er en vægmonteret inverter, effektområdet er 0,75KW-500KW, spændingsniveauet for den indkommende netspænding er 380V-480V, og styringsmetoden er vektorstyring uden hastighedssensor.

RVE32 har et væld af understationer, herunder 8 digitale indgange (LI1-LI8), 2 analoge indgange (AI), 2 relæudgange (TA), 2 analoge udgange (AO), 5V hjælpestrømforsyning til analog strømforsyning Fast indgang, 24V hjælpestrømforsyning bruges til digital indgang, alle LI/TA kan programmeres frit/AO-defineres.

MODBUS interface er standard konfiguration af RVE32, ingen option er påkrævet. RVE32 kan tilsluttes overordnede automationssystemer via MODBUS.

03 Fordel:

· Giver 250% af den nominelle elektriske strøm under lavfrekvent drift og acceleration, der opfylder kravene til centrifugedrift;

· Med hastighedskontrolnøjagtighed er kontrolnøjagtigheden 0,2%, og nøjagtig hastighedskontrol opnås;

· Det har fordelen ved hurtig drejningsmomentrespons, og når belastningen svinger, er strømudsvinget lille;

· Det har god overbelastningskapacitet og miljøtilpasningsevne og har høj driftssikkerhed;

· Flertrins hastighedskontrol for at opfylde kravene til industrielle produktionsprocesser;

· Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;

· Stærk miljøtilpasningsevne, fuldstændig uafhængig luftkanaldesign kan i høj grad forbedre modstanden mod barske miljøer såsom olieforurening, støv og fugtighed;

04 Systemintroduktion:

I dette system bruges en RVE32 22KW inverter til at drive 22KW centrifugen, og multi-speed funktion af inverteren er valgt til at realisere tre-hastighedsstyring, nemlig lavhastighedsdrift, mellemhastighedsdrift og højhastighedsdrift. Hurtigt stop opnås gennem den eksterne bremseenhed og bremsemodstand.

05 Teknisk parameter

06 Anvendelse på webstedet:

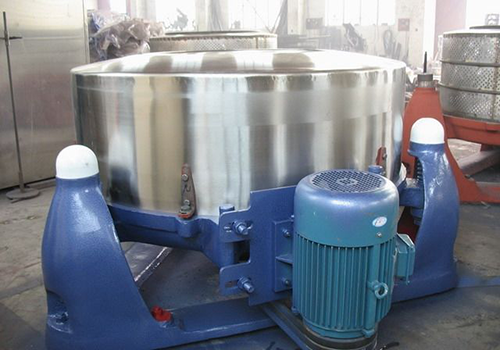

I henhold til pladssituationen på stedet er der installeret en inverter i RVE32-serien i styreskabet, og inverterinstallationen og motoren på stedet er som vist på figuren.

07 Løberesultat:

Det industrielle centrifugekontrolsystem, der bruger RVE32 inverter, er blevet sat i drift i mere end tre år og har opnået gode økonomiske og sociale fordele: Styreenheden fungerer pålideligt, har god miljøtilpasningsevne, kan modstå barske miljøer såsom olieforurening, støv og fugtig varme og har en lav fejlrate;  Vedtag energiforbrugsbremsning, blød start og blød stop, ingen indvirkning på elnettet;  Fremragende strømbegrænsende egenskaber, stærk overbelastningskapacitet, kan effektivt reducere frekvenskonverteringsoverbelastning, overstrømsbeskyttelse og maksimere produktionskontinuitet;  De økonomiske fordele er betydelige, og hele investeringen øget med frekvensomregningskontrolsystemet kan inddrives på mere end to år;

08 Kundefordele:

Brugen af energiforbrugsbremsning sparer omkostningerne til bremseklodser og tiden til udskiftning af bremseklodser, produktionseffektiviteten øges med 15%, og den omfattende fordel er væsentligt forbedret; Inverterens omfattende beskyttelsesfunktion sikrer kontinuitet i produktionen;  De økonomiske fordele er bemærkelsesværdige, og hele investeringen øget med frekvenskonverteringskontrolsystemet kan genvindes på mere end to år.
