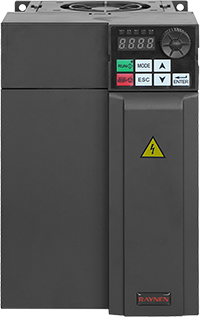

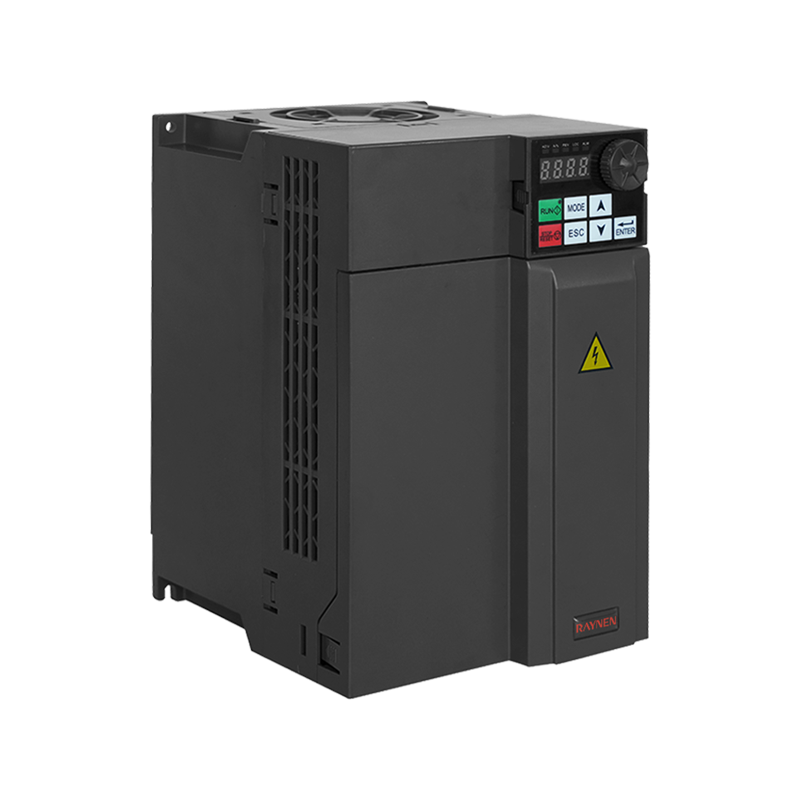

Produktoversigt
| Parametrisk | ||
 | Model | CT3000 FP-4T-A75 ~ CT3000 FP-4T-11 |
| Spænding | 400V | |
| Nominel effekt (kW) | 0,75/1,5/2,2/4/5,5/7,5/11 | |
| Nominel indgangsstrøm (A) | 3,6/6,4/8,7/14/20,7/26,5/36,6 | |
| Nominel udgangsstrøm (A) | 2,3/4,1/5,5/9,4/12,6/18,5/24,6 | |
Modelnomenklatur
Udvalgstabel Trefaset 400V klasse
| Model | jeg i (A) | jeg ud (A) | P bedømt (kW) | Dimensioner (mm) | Installationsstørrelse (mm) | ||||
| H | W | D | H1 | W1 | Blænde | ||||
| CT3000 FP-4T-A75 | 3.6 | 2.3 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| CT3000 FP-4T-1A5 | 6.4 | 4.1 | 1.5 | ||||||
| CT3000 FP-4T-2A2 | 8.7 | 5.5 | 2.2 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| CT3000 FP-4T-4 | 14 | 9.4 | 4 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| CT3000 FP-4T-5A5 | 20.7 | 12.6 | 5.5 | ||||||
| CT3000 FP-4T-7A5 | 26.5 | 18.5 | 7.5 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| CT3000 FP-4T-11 | 36.6 | 24.6 | 11 | ||||||
| CT3000 PRO-4T-15 | 40 | 32 | 15 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| CT3000 PRO-4T-18A5 | 47 | 38 | 18.5 | ||||||
| CT3000 PRO-4T-22 | 56 | 45 | 22 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| CT3000 PRO-4T-30 | 70 | 60 | 30 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| CT3000 PRO-4T-37 | 80 | 75 | 37 | ||||||
| CT3000 PRO-4T-45 | 94 | 92 | 45 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| CT3000 PRO-4T-55 | 128 | 115 | 55 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| CT3000 PRO-4T-75 | 160 | 150 | 75 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| CT3000 PRO-4T-90 | 190 | 180 | 90 | ||||||
| CT3000 PRO-4T-110 | 225 | 215 | 110 | ||||||
| CT3000 PRO-4T-132 | 265 | 260 | 132 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| CT3000 PRO-4T-160 | 310 | 305 | 160 | ||||||
| CT3000 PRO-4T-185 | 355 | 350 | 185 | ||||||
| CT3000 PRO-4T-200 | 385 | 380 | 200 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| CT3000 PRO-4T-220 | 430 | 425 | 220 | ||||||
| CT3000 PRO-4T-250 | 485 | 480 | 250 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| CT3000 PRO-4T-280 | 545 | 530 | 280 | ||||||
| CT3000 PRO-4T-315 | 610 | 600 | 315 | ||||||
| CT3000 PRO-4T-355 | 665 | 650 | 355 | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| CT3000 PRO-4T-400 | 785 | 725 | 400 | ||||||
| CT3000 PRO-4T-500 | 885 | 860 | 500 | ||||||
| CT3000 PRO-4T-560 | 950 | 950 | 560 | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| CT3000 PRO-4T-630 | 1100 | 1100 | 630 | ||||||
| CT3000 PRO-4T-710 | 1230 | 1230 | 710 | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| CT3000 PRO-4T-800 | 1400 | 1400 | 800 | ||||||
Ydelse og konfiguration
| Grundlæggende applikationsfunktioner | |
| Lavfrekvent momentforøgelse | Gennem spændingsboost og momentboost kan lavfrekvente drejningsmoment for V/F-styring og hastighedssensorløs vektorstyring øges med omkring 0,1% ~ 30,0% |
| V/F kurve | Lineær type, multi-point type |
| Acceleration/decelerationskurve | Lineær eller S-formet acceleration og deceleration: tre grupper af acceleration og decelerationstid: acceleration og decelerationstidsområde: 0-3200s |
| Automatisk spændingsregulering (AVR) | Når netspændingen ændres, kan den automatisk holde udgangsspændingen konstant |
| Indbygget PID | Lukket sløjfe kontrolsystem, der nemt kan realisere processtyring |
| DC bremsning | DC bremsning range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Jog kontrol | Motoren kan startes og stoppes med det samme; jog frekvens indstillingsområde: 0,0-20,0Hz; jog stop mode: deceleration/fri/DC bremsning |
| Frekvenshop | Tre hoppefrekvenspunkter og tilsvarende hoppefrekvensområder kan indstilles for at forhindre inverteren i at køre i dette frekvensbånd |
| Multi-speed | Op til 15 kan indstilles gennem 4 logiske indgangsporte = Driftsfrekvens |
| Input summering | Brug det algebraiske driftsresultat af 2 analoge indgange som frekvensindstilling, hvilket gør frekvensindstillingen mere fleksibel |
| Skift mellem 2 sæt motorparametre | To sæt motorparametre kan indstilles og skiftes frit for at matche den aktuelle drevne motor |
| Inverter beskyttelse | Input/output fasetabsbeskyttelse, underbelastningsdetektion, overmomentbeskyttelse, underspændingsbeskyttelse, overspændingsbeskyttelse, overstrømsbeskyttelse, overophedningsbeskyttelse, fase-til-fase kortslutningsbeskyttelse |
| Motorbeskyttelse | Termisk motorbeskyttelse, Motorstrømgrænse, Motoroverbelastning, Motorkortslutning |
| Elektriske egenskaber | |
| Indgangsspænding | Trefaset AC, 380-480V, 50/60Hz eller enkeltfaset AC, 200-240V, 50/60Hz |
| Udgangsspænding | 0-100% indgangsspænding, 0,5Hz-400Hz |
| Kontroltilstand | Konstant drejningsmoment V/F, kvadratisk belastning V/F, sensorløs vektorstyring, energibesparende tilstand |
| Skiftefrekvens | 1,5 kHz-12 kHz Funktionen til automatisk justering af skiftefrekvens kan indstilles: når temperaturen stiger, reduceres skiftefrekvensen automatisk Når temperaturen vender tilbage til normal, vender skiftefrekvensen tilbage til udgangsværdien |
| Over nuværende kapacitet | 150% nominel udgangsstrøm 60s, 200% nominel udgangsstrøm 2s |
| Styresignal | ||
| Frekvensindstillingssignal | Integreret betjeningspanel | Membrankontakt (knap), hastighedsknap (potentiometer) |
| Eksternt signal | OP/NED indstilling, analog indgang, multi-speed, eksternt panel, seriel kommunikation | |
| Start & stop styresignal | Integreret betjeningspanel | RUN, STOP knapper |
| Eksternt signal | Logisk indgangsterminal, eksternt panel, seriel kommunikation | |
| Styrekredsløbskarakteristika | ||
| Intern strømforsyning tilgængelig | 10V 24V | 10VDC±5%, maksimal strøm 10mA, til referencepotentiometer 24VDC±5%, maksimal strøm 100mA, til logisk indgangsport |
| Analog indgang | AI1 | Spænding analog indgang: 0-5VDC eller 0-10VDC, impedans er 30k Aktuel analog indgang: 0/4-20mADC, impedans er 250Ω Opløsning: 10-bit A/D-konvertering Fabriksindstilling: 0-5VDC spændingsindgang |
| AI2 | Spændingsanalogindgang: 0-10VDC eller PTC-sondeindgang Opløsning: 10-bit A/D-konvertering | |
| Logisk input | LI1-LI8 | 0-24VDC strømforsyning Positiv logik (kilde) og negativ logik (sink) er valgfri, og fabriksindstillingen er negativ logik Frem, bak, kørsel, nulstilling af fejl, multi-speed og andre 69 funktioner er valgfrie 220V 0,4kW-2,2kW og 380V 0,4kW-1,5kW produkter har kun 6 kanaler: LI1-LI6 |
| AI1, AI2 Tvunget gyldigt input | I invertere under 11kW (inklusive) kan AI1 og AI2 indstilles som logiske indgange. F309 og F310 er tvungne gyldige input, og deres konfigurationsfunktioner er altid gyldige under opstart. | |
| Analog udgang | AO1, AO2 | Spænding analog udgang: 0-10VDC, minimum belastningsimpedans er 470Ω Aktuel analog udgang: 0/4-20mA, maksimal belastningsimpedans er 700Ω Opløsning: 8 bit Udgangsfrekvens, udgangsstrøm, hastighedsindstilling, seriel udgangsdata og andre funktioner er valgfri 220V 0,4kW-2,2kW og 380V 0,4kW-1,5kW produkter har kun 1 analog udgang, nemlig AO1 |
| Logisk udgang | LO, CLO | Åben solfanger, maksimal strøm 100mA, maksimal spænding 30VDC Logisk udgang eller pulsudgang valgfri, fabriksindstilling er logisk udgang Udgangsfrekvens, udgangsstrøm, hastighedsindstilling og andre udgangsfunktioner valgfri |
| Relæ udgang | T1A, T1B, T1C T2A, T2B, T2C | T1A normalt åben, T1B normalt lukket, T1C fælles punkt T2A normalt åben, T2B normalt lukket, T2C fælles punkt Kontaktkapacitet: 5A@250VAC, 5A@30VDC Fejl, alarm, indstillet frekvensankomst og andre funktioner er valgfrie T1A er standard til fejl, T2A er standard til drift 220V 0,4kW-2,2kW og 380V 0,4kW-1,5kW produkter har kun 1 relæudgang, dvs. TA TB TC |
| Seriel kommunikation | MODBUS-RTU, 2-leder RS-485, terminalinterface | |
| Elektriske egenskaber | |
| AC Drive-beskyttelse | Indgangsfasetabsbeskyttelse, Udgangsfasetabsbeskyttelse, Underbelastningsdetektering, Overmomentbeskyttelse, Underspændingsbeskyttelse, Overspændingsbeskyttelse, Overstrømsbeskyttelse, Overophedningsbeskyttelse, Fasekortslutningsbeskyttelse |
| Motorbeskyttelse | Termisk motorbeskyttelse, Motorstrømbegrænsning, Motoroverbelastning, Motorkortslutning |
| Elektriske egenskaber | |||
| Beskyttelsesniveau | IP20 | Omgivende luftfugtighed | 95 % ingen kondens eller vandophobning |
| Arbejds-/opbevaringstemperatur | -10~40°C/-20~60°C | Højde | Under 1000m |
| Kølemetode | Tvungen luftkøling | Installationssted | Indendørs |
